SimpleMaus

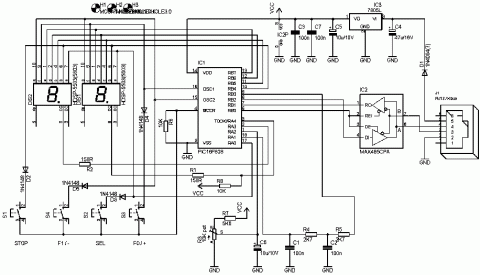

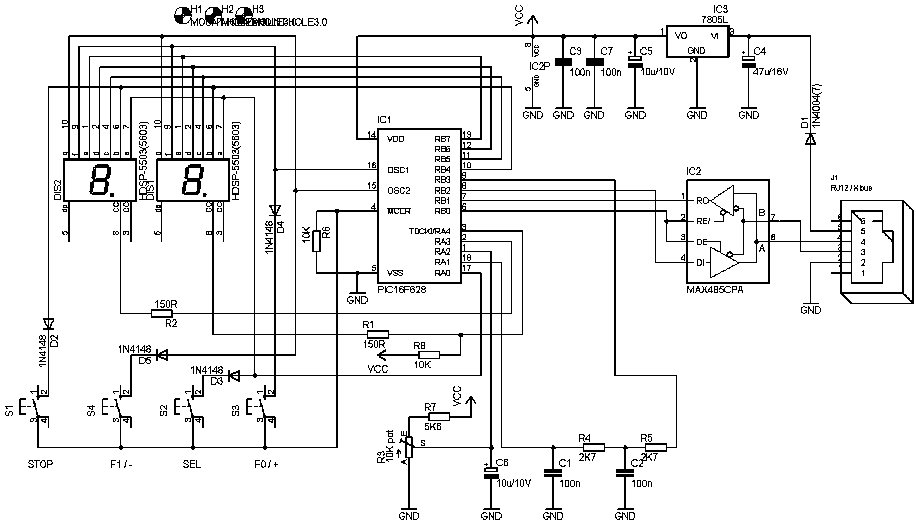

Jedná se o mechanickou modifikaci ovladače od Paco Cañada. Jedná se pouze o změnu plošného spoje, schéma zapojení a podstata je stále stejná.

Obr. 1

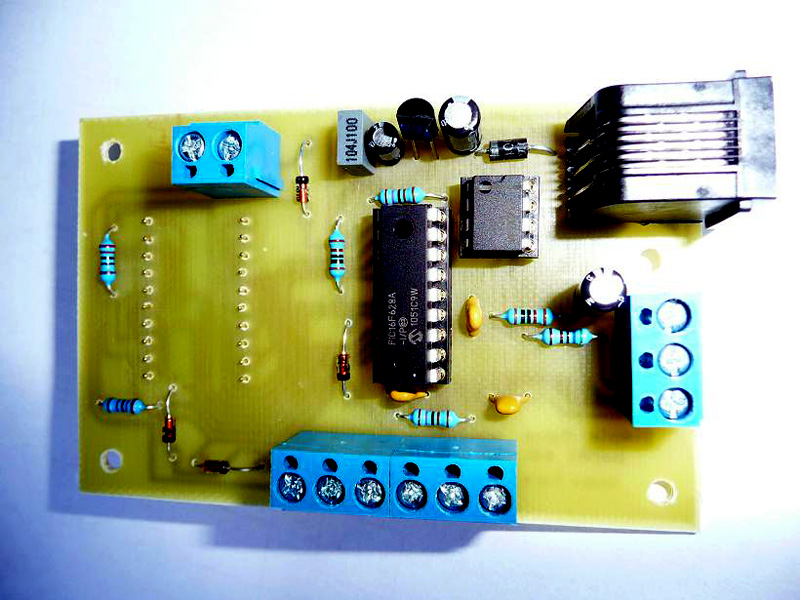

  Existují dvě verze, první běžná, prakticky shodná s původní. Řešil jsem jak jí zabudovat do ovládacího panelu a vzhledem k tomu, že velikost konektoru mnohonásobně přesahuje display na výšku, bylo nutné jej podkládat sokly, a to se velmi neosvědčilo. Proto jsem vytvořil druhou verzi, která má display na spodní straně, která je prakticky plochá.

Obr. 2

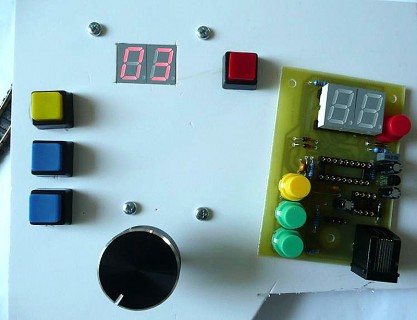

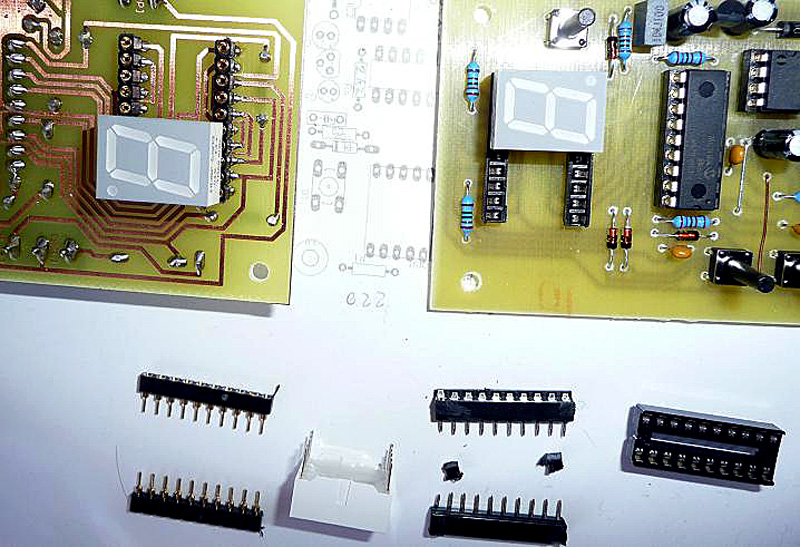

  Na obrázku napravo je původní verze, vlevo nová. Jako dobrá patice pro display se ukázala nejlevnější patice DIL20 rozříznutá na dvě části. Pro novou verzi je dobré použít patici, která má odhalené spodní části nožiček.

Obr. 3

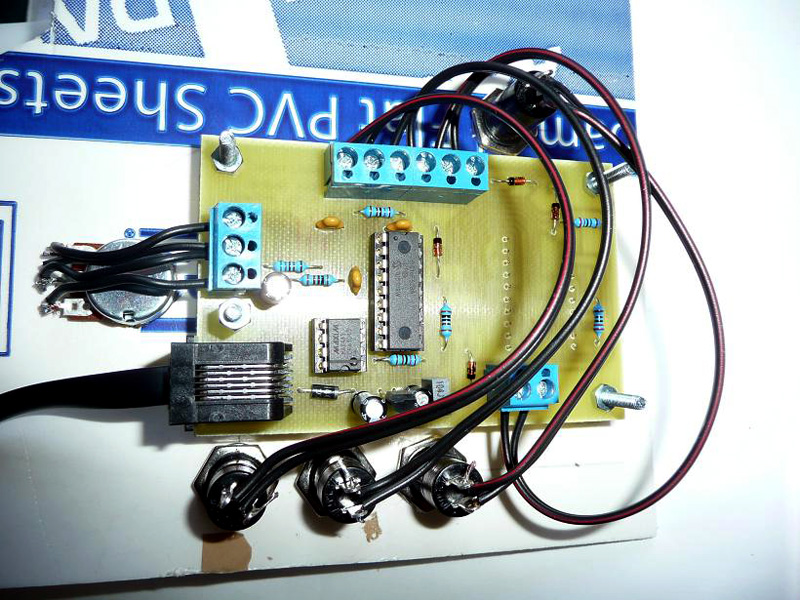

Obrázek ukazuje ovladač v testovacím panelu a normální verzi položenou vedle.

Obr. 4 – 8

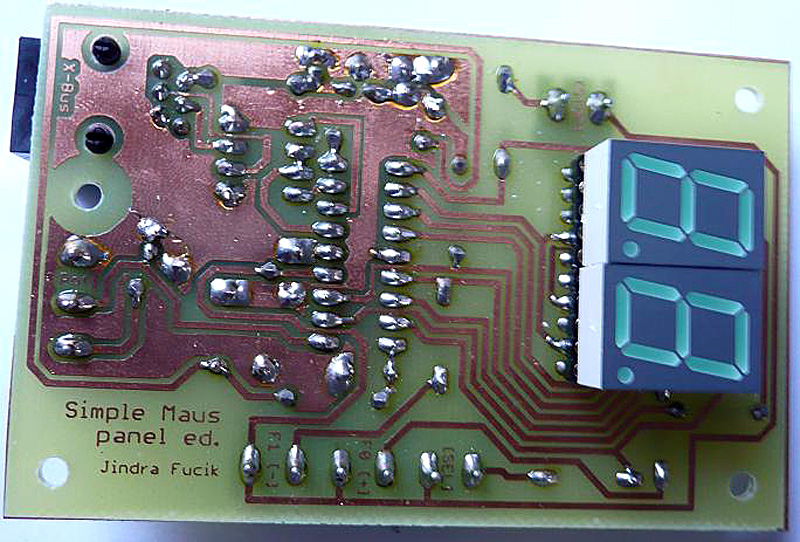

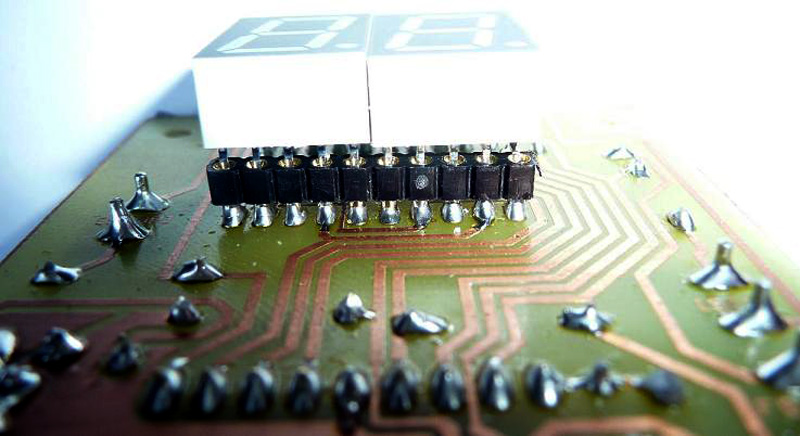

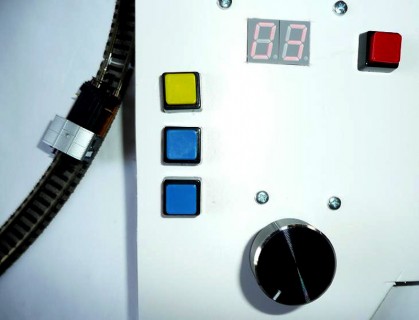

   Obrázky ukazují kompletní verzi ovladače z různých pohledů, včetně detailu pájení patice a uchycení v panelu.
Do testovacího panelu jsem použil šroubky z vrchní strany, pro finální verzi jej budu montovat ze spodní, stejně tak potenciometr je nutné montovat pod panel.

ZDROJ: http://www.fucik.name/masinky/simple_maus/

(Pro Honzíkovy vláčky převzato s laskavým svolením autora)
