Předvánoční nabídka pro fajnšmekry – modul rozhraní HSI88 s USB připojením

Autor: Hlav Vydáno: 4.12.2013

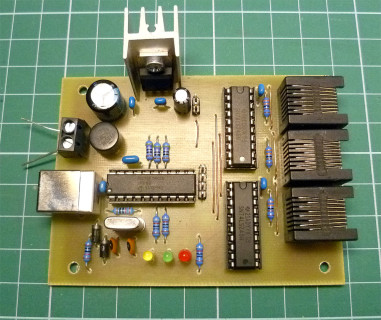

V přemíře nejrůznějších modulů určených pro modelové kolejiště realizované v digitálním režimu (DCC) spatřil světlo světa i modul rozhraní zpětného hlášení typu HSI88 s přímým USB připojením. Jeho autor Jindra Fučík připravil jednoduché rozhraní založené na protokolu HSI-88 firmy Littfinski DatenTechnik (LDT). Toto rozhraní umožňuje připojení až 496 vstupů zpětného hlášení (62 modulů které mají 8 vstupů – DIGI-CZ 010) do tří větví modulů zpětného hlášení S88 definovaných firmou Märklin.

  Jelikož český svět modelové železnice není tak mocný, jako například ten v Německu, a pokud jde o DCC provoz, platí to stonásobně, není tedy možné připravovat a vyrábět nejrůznější moduly pro DCC kolejiště ve větších sériích. Tuto zkušenost máme po dvou letech prodeje modulů ze série označené DIGI-CZ. U modulu USB rozhraní typu HSI88 to určitě bude platit také, protože se navíc jedná o počítačové rozhraní. A právě těch modelářů, kteří řídí svá kolejiště pomocí počítačů, resp. několika málo vhodných softwarů je opravdu jako šafránu. Proto trošku s nadsázkou hovoříme o modulu pro fajnšmekry. Navíc se jedná o modul vhodný téměř výhradně pro kolejiště větších rozsahů, kde nedostačují vstupy S88 přímo na centrále NanoX, nebo jim nevyhovuje rozhraní RS na centrále Lenz.

  Jindra Fučík na svém webu ZDE uvádí, co ho přivedlo k postavení tohoto modulu: „Při mém hraní si s různými počítačovými rozhraními pro provoz DCC kolejiště pokaždé narážím na velice nekomfortní a nepraktická řešení rozhraní komunikujících po sériové lince a pouze zmodernizovaná „přilepením“ převodníku USB<->Sériový port. Tato řešení považuji za morálně velice zastaralá. Docela mne zaráží, když výrobce použije převodník FTDI za cenu 2x větší, než je cena zbytku zařízení. Také manipulace s různými verzemi ovladačů je celkem nekomfortní a nepraktická.“

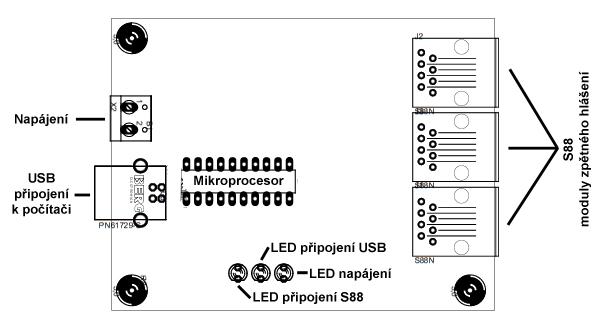

  Jak už je uvedeno výše, vytvořil jednoduché rozhraní založené na protokolu HSI-88 firmy Littfinski DatenTechnik (LDT). „Toto rozhraní umožňuje připojení až tří větví modulů zpětného hlášení S88 firmy Märklin. K rozhraní lze připojit celkem až 31 modulů (standardní velikost modulu je 16 vstupů) a sledovat tak až 496 vstupů zpětného hlášení. Moduly lze libovolně rozložit mezi jednotlivé větve, takže lze připojit všech 31 modulů na jednu větev, nebo připojit na dvě větve po deseti a na třetí jedenáct modulů.“

  V dalších odstavcích svého textu detailně popisuje způsob připojení modulu a další technické parametry, a také postup připojování modulu k počítači, na čemž velmi záleží. Popisuje i chyby v zapojení. Jinými slovy, zde neplatí, že návody se čtou, až když selžou všechny pokusy…

Závěr

  Jelikož rozhraní podléhá registraci na www.usb.org, není úplně jednoduché zveřejňovat zdrojové kódy a hex soubory pro procesor. Proto pokud někdo projeví zájem o modul USB rozhraní typu HSI88, je možné uspokojit jeho požadavek formou individuální zakázky prostřednictvím našeho N-šopíku. Vážnému zájemci bude sdělena cena modulu a tento mu bude vyroben po zaplacení zálohy. Piště na colonel-zavináč-mybox-tečka-cz .

  Modul byl do produkce zařazen zejména po několika intervencích ze strany různých klubů u nás i na Slovensku.

Zdroj: http://www.fucik.name/masinky/USB_HSI/
