MUVka potřebuje vozík

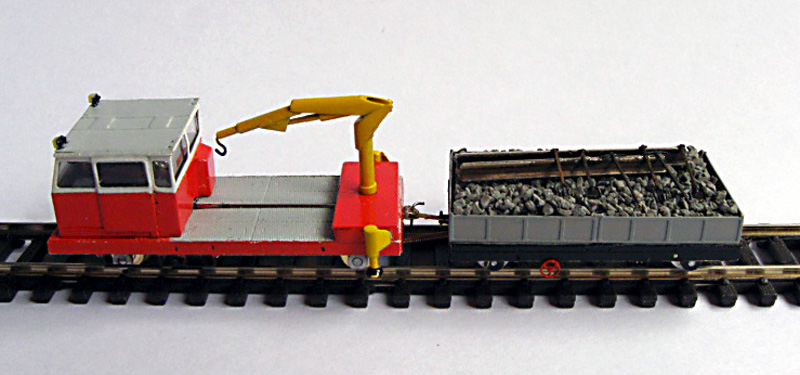

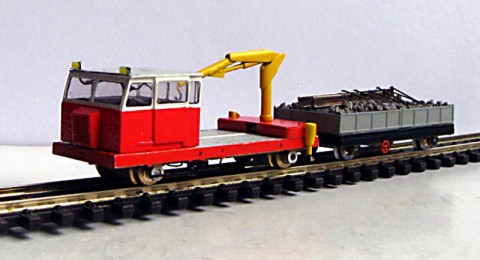

[1]K motorovému univerzálnímu vozidlu (MUV) neoddělitelně patří vozík na materiál a nářadí. Jak v reálu, tak v modelových měřítcích. O stavbě MUV v měřítku N píšeme ZDE [2]. Jirka Kubík k motorovému vozu dodělal vozík a poslal stručný návod a několik fotografií.

.

  Vozík je nezbytný k doplnění soupravy, ale hlavně ke zlepšení odběru proudu z kolejí. Vozík připravený leptáním z mosazného plechu se snadno naohýbá a sletuje. Problém jsou kolečka. Ta byla upravena (zmenšena) ze starých dvojkolí koupených kdysi na burze. Jsou nasazena na osičky průměru 0,8 mm.
  Sběr proudu je opět řešen přes nápravu do kostry vozíku a následně spřáhlem do MUV. Druhý pól je snímám sběračem vytvořeným z plíšku (pásek), který je přilepený na plošný spoj. Do MUV je veden pružinkou vedle spřáhla, opět přes kousky přilepeného „tišťáku“.
  Rám i korba jsou vyplněny mosazným plechem jako zátěž. Na korbě je instalovaná imitace štěrku, kolejí a nářadí.
  Sběr proudu je nyní dokonalý, zlepšily se jízdní vlastnosti soupravy. Obě hnané nápravy MUV vozík s nákladem snadno utáhnou.

[3]

[4]

[5]

[6]



A ještě další obrázky doplněné autorem 13. 6. 2011:

[7]

[8]

[9]

Text a foto J. K. Nvlaky
