Honzíkovo kolejiště (35) – město a osvětlení domečků

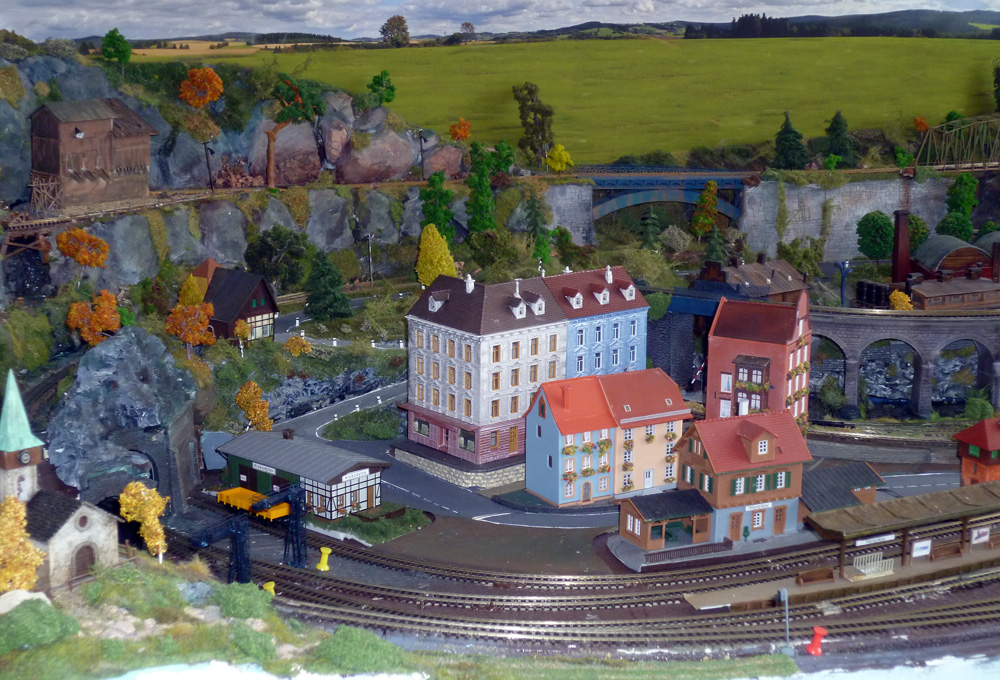

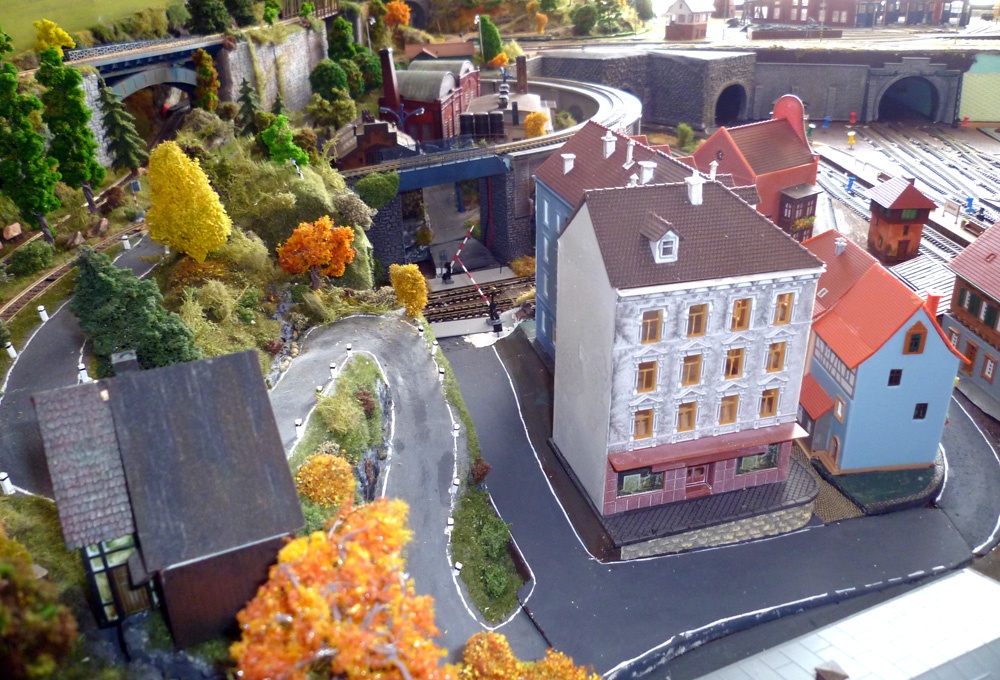

P1120304_1k [1]Stejně jako jsem při hledání dalšího kousíčku vodní plochy dlouho čekal, až mne popadne modelářská múza (viz minulý díl), tak se stalo, že se mi jednoho rána najednou zdálo, že mám na kolejišti moc komínů, průmyslových objektů a vůbec… A uvědomil jsem si, že mi tam chybí město. Ona ta absence města měla jistou souvislost s jedním „převratným objevem“, který jsem obratem koupil k testům v USA a o kterém napíšu později. Ale kam to město umístím?

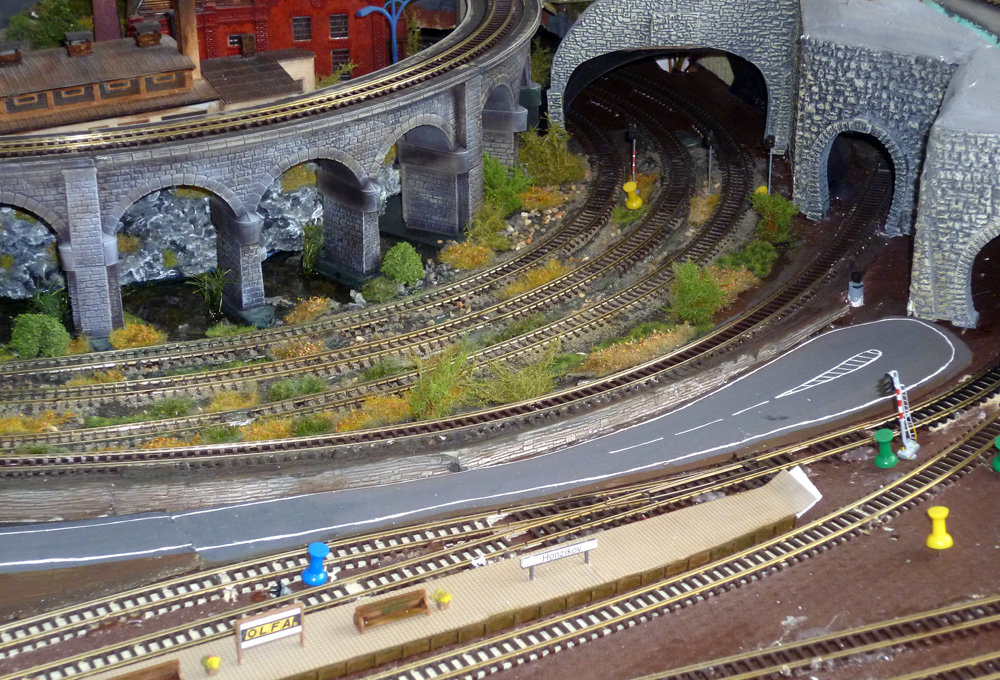

  Jediné místo pro město bylo za nádražní budovou, tam co jsem plánoval umístění teplárny, ke které už dokonce vede vlečka. Nu což, vlečka zůstane, teplárnu zruším. Vznikl tak prostor o rozměru cca 350 x 250 mm (zjednodušeně) vzadu ohraničený zdí podpírající silnici v serpentině, vlevo koncem levého zhlaví nádraží, které ústí do tunelů, vpravo vlečkou stoupající na náspu a vepředu budovou nádraží.

.

Jaké domečky vybrat pro město?

  Trošku se zdráhám popisovat, jak jsem hledal vhodné domečky pro své město (budu používat zdrobnělé slovo „domečky“, protože v N-ku i velký činžák je hodně maličký :-)). I když mám za sebou testy vlastních staveb, kde jsme experimentovali s díly vypálenými laserem do kartonu, přece jenom jako správný staromilec si myslím, že stavebnice z plastových dílů zhotovených tlakovým stříkáním jsou nejlepší, zvláště když německé renomované firmy přišly na to, že i plast může mít přirozené barvy, včetně patinování. (Tak či onak, s vlastní úpravou těchto stavebnic, vč. dobarvení a patinování automaticky počítám.) Prostě se mi z nich dobře staví, modely jsou dobře propracované, není třeba je kytovat a konec konců dostatečně kopírují i českou realitu. Po slepení jsou dostatečně tvarově stabilní, velmi dobře se osvětlují a lze si je částečně upravovat podle libosti. Ty samé vlastnosti jsem bohužel neshledal u „ekologických“ domečků laserovaných z kartonu.

  Ostatně, už před časem jsem na téma „ekologie“ kartonových domečků publikoval argumenty, že opak je pravdou – ZDE [2]. Stačilo zvážit sestavený model a kartonový odpad napuštěný plnidly a barvami, který ze stavebnice zbyl. Nemíním se vracet k tomu, co už odvál čas, zvláště když se do roka a do dne většinou potvrdilo to, co jsem předvídal (a za což jsem schytal hodně nelichotivých slov). Nakonec se stejně ukázalo, že jsem měl pravdu, když jsem např. vyjádřil, že slovo „šikulové“ je citově zabarvené a nikdo (natož pak internetové vyhledávače) za ním nebudou hledat modelářskou firmu. Nehledě na to, že když chce být někdo „světový“, tak se nemůže jmenovat The Sikula. Kdoví, kolik stálo přejmenování firmy na Igra model, ale to není moje starost. Rozhodně je pozitivní, že tato moravská firma existuje a (zdá se mi), že rozšiřuje svoji produkci, což může všechny modeláře těšit. Bohužel, v nabídce jsem nenašel ani jeden městský dům v N-ku, abych si spravil chuť z nepodarku, jakým je např. Stavědlo Kladno – ZDE [3].

  A tak jsem prošel kompletní nabídku firem AUHAGEN, BUSCH, FALLER, KIBRI, MINITRIX, NOCH, PICO, VIESSMANN a VOLLMER. Vybíral jsem městské domy a zapisoval si jejich půdorysné rozměry. Vynechal jsem modely domů, které se mi zjevně nehodily buď kvůli rozměrům, nebo architektonickému ztvárnění. Zaměřil jsem se na secesní městské domy, kterých jsou naše města plná. A k tomu takové nějaké menší, starší domy, které se obvykle nacházejí v centrech starých měst. Podle popisu jsem si vystříhal půdorysné obrysy domů a šachoval s nimi ve vymezeném prostoru, až mi vyšel smysluplný plánek. Nakonec jsem vybral následujících pět modelů domečků:

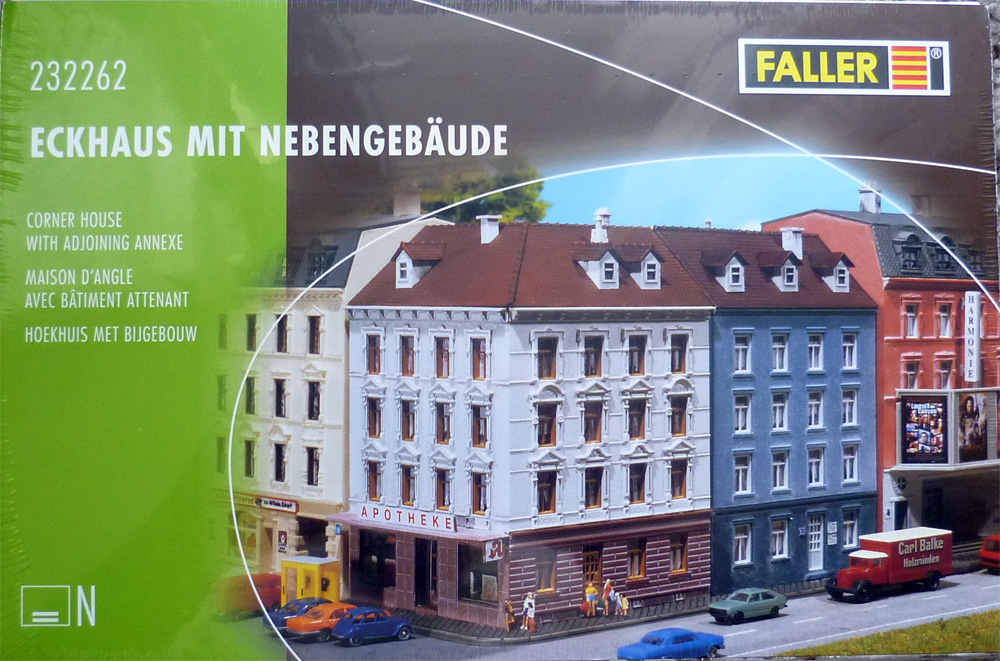

FALLER 232262 – sada dvou městských domů, jeden z nich je rohový,

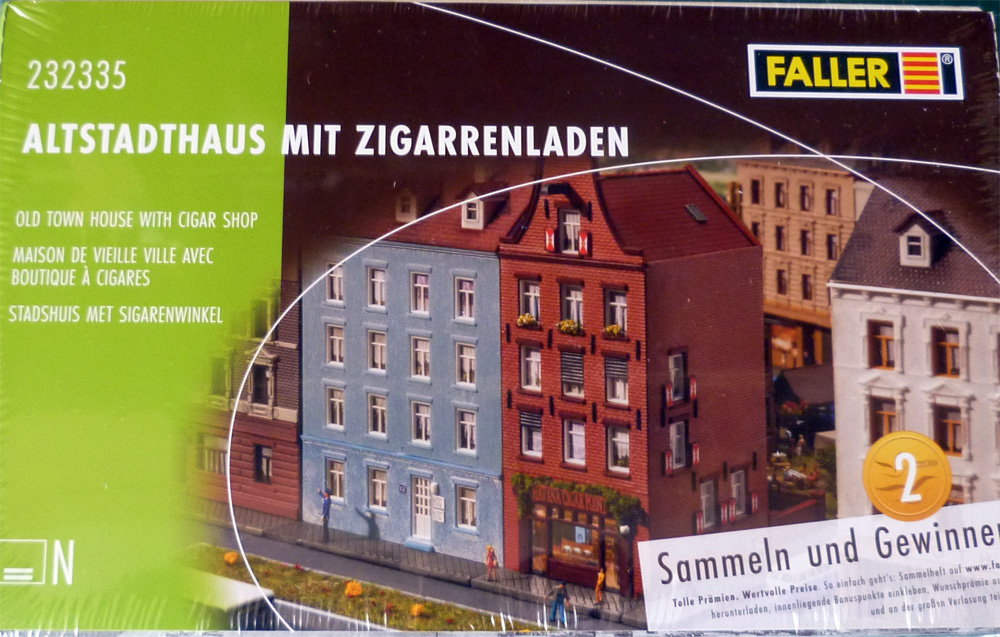

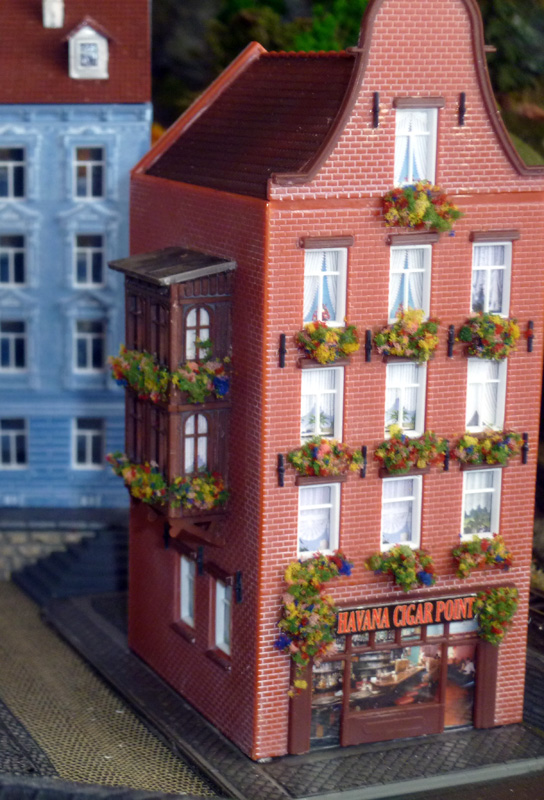

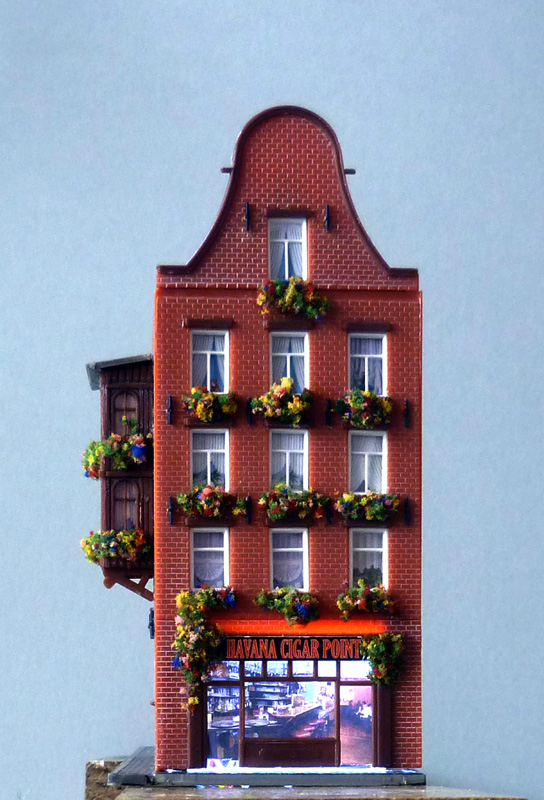

FALLER 232335 – starý městský dům s prodejnou cigaret v přízemí,

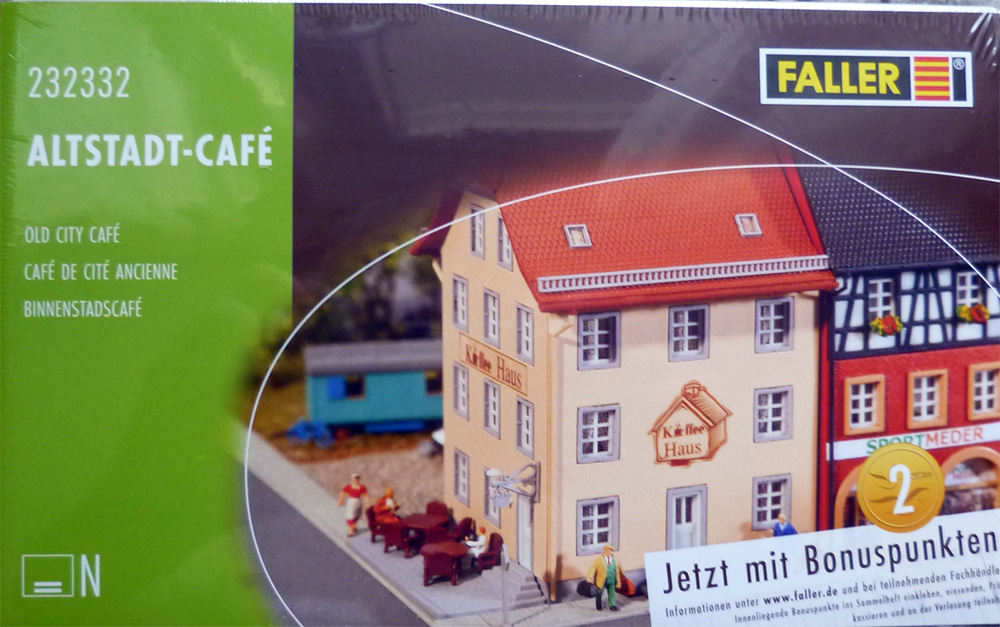

FALLER 232332 – dům ve starém městě s kavárnou,
FALLER 232331 – dům ve starém městě s lešením (které jsem nepostavil).

FALLER 232262 [4] FALLER 232335 [5] FALLER 232332 [6] FALLER 232331 [7]

.

Kde nakupovat?

  Rozhodně mi nevyhovuje nakupovat domečky na burze. Měl jsem jich v ruce několik a nelíbilo se mi jak vlastní slepení (odfláknuté), tak především to, že bez demontáže už do nich nelze zabudovat osvětlení. Pominu-li ceny, tak tato forma pořizování pro mne ztrácí smysl, protože už zde není co modelovat.

  Nabídka českých kamenných i internetových obchodů (mluvím o měřítku 1:160) se sice zdá podle webových stránek prodejců velkolepá, ale jen potud, než si člověk začne všímat položky „skladem“. Téměř ve všech případech většina našich obchodníků nakupuje toto zboží v Německu až dostane objednávku zákazníka. Že pak dodání zboží trvá od několika týdnů do několika měsíců je nasnadě. Výjimky potvrzují pravidlo, ale rozhodně neplatily minulý měsíc v souvislosti s městskými domy v N-ku.  🙂

  Jelikož ceny českých prodejců korespondují s těmi, které mají (v přepočtu na EURO) němečtí prodejci a poštovné je obvykle nižší, není co řešit. Už dlouho se řídím pravidlem, že když něco spěchá, nakupuji v německých modelářských obchodech. Příklad za všechny: Objednávku na výše uvedených pět domečků (ve čtyřech baleních) jsem uskutečnil při čekání na nedělní oběd v 11:47 hod. u modelářského obchodu Modellbau Härtle – ZDE [8]. Jednoduchým proklikáním jsem zaplatil přes PayPal. Okamžitě přišlo mailem potvrzení o přijetí zakázky a pak ještě dvakrát o vyexpedování a předání přepravní službě. V úterý v 11:36 hod. mi služba UPS přivezla krabici s objednaným zbožím. Cena přepravy – 9,90 €. Je třeba cokoliv dodávat? Znám ještě tři nebo čtyři další německé (a jeden švýcarský) e-shopy, na které nenechám dopustit pokud jde o rozsah nabízeného sortimentu pro modeláře, rychlost vyřízení zakázky a absenci snahy urvat ještě nějakou korunu za přemrštěné poštovné a balné. A to píši při vší úctě k našim prodejcům, protože sám vím, o čem mluvím.

Plánek rozmístění domečků

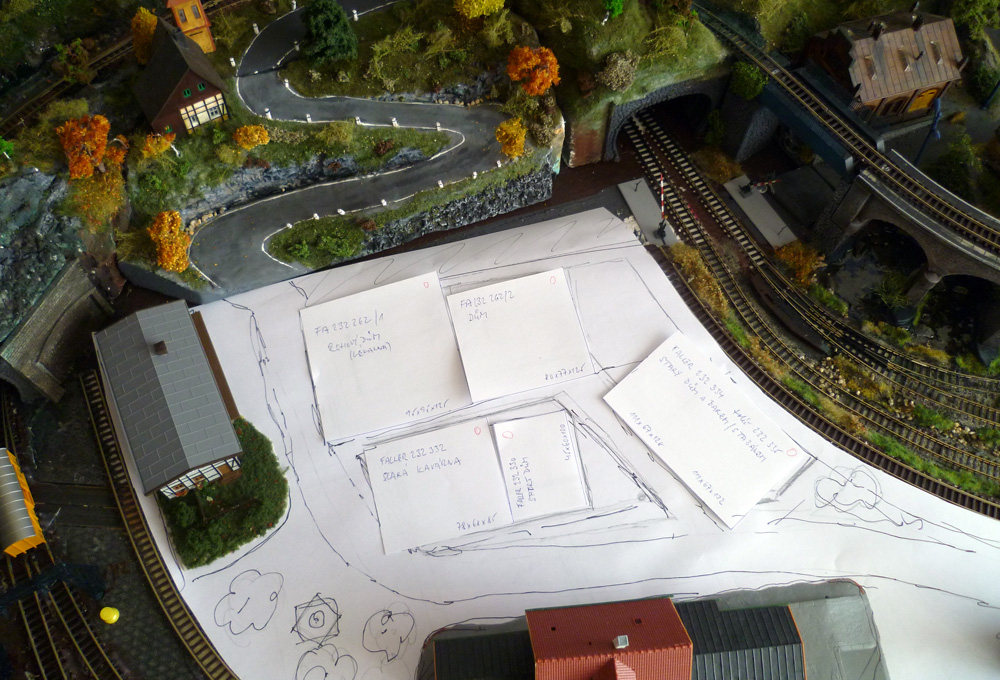

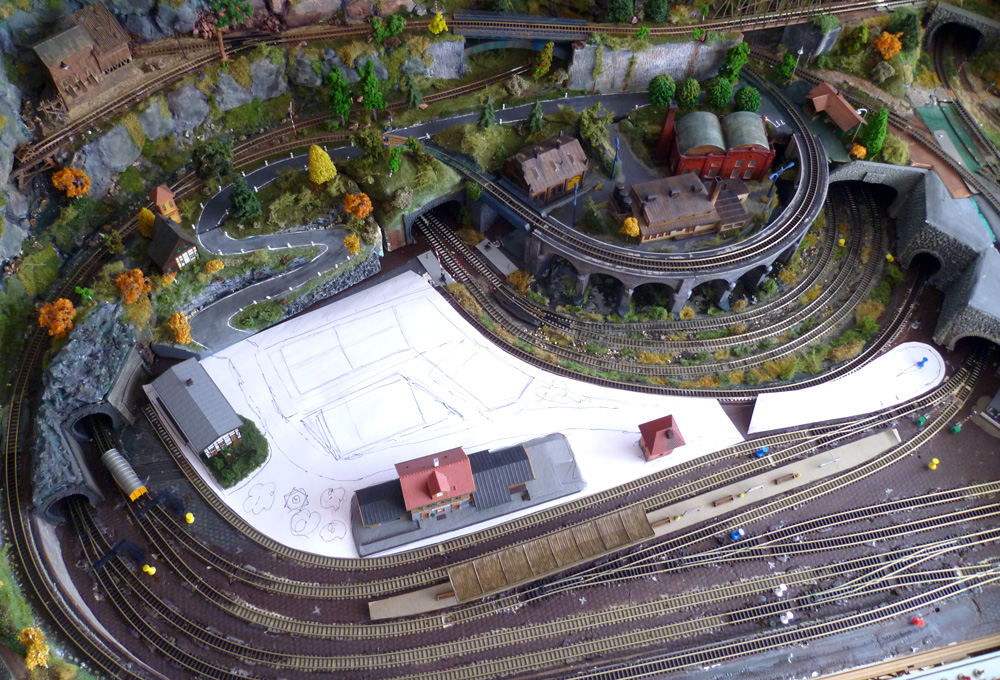

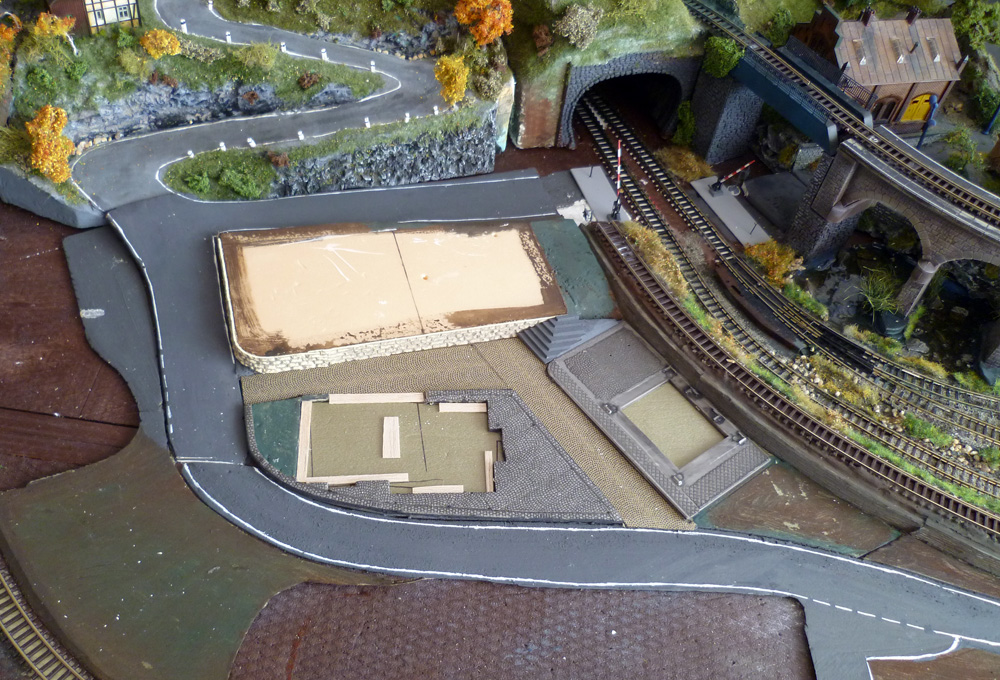

  Rozmístění domečků ve vymezeném prostoru je nejlépe vidět na obrázcích. Dlužno dodat, že jsem dlouho zvažoval zakomponování domů do prostoru za nádražím především v návaznosti na komunikace okolo a mezi nimi. Nakonec se mi podařilo odbočit silnici vedoucí z kopce (serpentina) za dvěma domy v pozadí přes dvoukolejný přejezd do průmyslové zóny (pod viaduktem) a současně její druhou větev vést mezi domy a skladem levou zatáčkou mezi centrem města a nádražím podél kolejí až do prostoru vedle pravého zhlaví, kde se silnice před tunelem otočí do protisměru. Pravda, je to tam „natěsno“, ale jsem spokojený. Starý městský dům, ze kterého asi bude hotel) s prodejnou cigaret v přízemí se krásně vešel podél staré železniční vlečky. Před ním pod náspem asi ještě vznikne několik stánků nebo zahradní restaurace. No a v centru města budou stát dva staré domy – kavárna a obytný dům. V prostoru mezi nádražní budovou a skladištěm (vpravo od silnice) ještě bude park s kašnou a lavičkami.

003-mesto [9] 005-mesto [10] 007-mesto [11] 008-mesto [12]

.

Stavba domečků

  Při stavbě domečků se nestydím nejdříve si prostudovat návod obsažený ve stavebnici a udělat si inventuru dodaných dílů. Už párkrát se mi stalo, že něco chybělo. Tentokrát jsem byl mile překvapen, že u modelu 232262 (dva městské domy) byly všechny boční stěny obsaženy ve stavebnici dvakrát, s různými úpravami fasády. Takže, když na to přijde, mám vlastně rezervní stěny pro další domy; bude stačit k nim dodělat z obyčejné plastové desky nebo balzy boční stěny, výlisků oken a dveří mám plnou krabici…

  Prostudováním návodu si jednak udělám představu, jaké díly a na kterých aršících mám hledat, a jednak se zorientuji v postupu stavby, jaký navrhuje výrobce. Jelikož ale u všech domečků počítám s vnitřním osvětlením (ovšem ne centrální žárovkou, jak to ještě všichni výrobci v návodech zamýšlí), ale pomocí LED instalovaných v jednotlivých místnostech (jejichž vytvoření ale výrobci rovněž ignorují), tak si zkoriguji další postup.

Lepení

  K lepení stěn, oken atd. zásadně používám lepidlo Revell (modrá nádobka se šikmým vyústěním jehly). Má tu neskonalou výhodu, že to není typické akrylátové rychleschnoucí „vteřinové“ lepidlo, takže s lepenými plochami lze ještě určitou dobu po přiložení k sobě manipulovat (ustanovit je do přesné polohy). Když ovšem za několik dní dokonale zatvrdne, lepené plochy prakticky „srostou“. Ale žádný strach, v případě nouze je lze narušit debondérem, i když chvilku to trvá a rozdělení se neobejde bez ostrého skalpelu postupně zapichovaného do spoje.

  K přitlačení stěn v úhlu 90° používám magnetické úhelníky, které nabízí známá turecká firma A1 Hobby Shop – ZDE [13]. Je to absolutně dokonalá pomůcka! K fixaci jsou rovně vhodné miniaturní mosazné nastavitelné svorky (od Micro-Mark) – ZDE [14].

010-mesto [15] 011-mesto [16] 012-mesto [17] 013-mesto [18]

.

  Obvykle nejdříve zasadím a zalepím do jednotlivých stěn okna a dveře (zevnitř). V případě, že okna mají rámy (obvykle bývají z plastu jiné barvy), přilepím je rovněž (z vnějšku). Na frontální plochy stěn nic dalšího nelepím – hrozí poškození při další manipulaci. Na okenní a dveřní rámy (zevnitř) nalepím fólii imitující skleněnou výplň. Někdo lepí ústřižky fólie současně přes všechna okna v poschodí, nebo dokonce přes všechny okna ve stěně. S ohledem na budoucí osvětlování místností preferuji „zasklívat“ každé okno zvlášť, a to tak, aby fólie nepřesahovala rám. Pozor však s aplikací lepidla při zasklívání. Lepidlo rádo vzlíná a když se ho kápne na rám okna hodně, pak se přitlačí fólie, rozlije se po ploše a po uschnutí fólie zmatní. A je to hodně vidět a je to škaredé. Takže, na rohy rámu okna nanáším jen miniaturní kapičku lepidla a ještě před tím, že přiložím fólii, dotknu se kapiček lepidla kouskem papírové utěrky, čímž část lepidla odsaji. Na rámu ho zůstane právě tolik, aby nedošlo k jeho vzlínání na plochu okna.

  Některé stěny jsou členité a vyžadují vlepení všelijakých výklenků schodišť, niky, římsy, balkony atd. I do nich je potřeba před přilepením ke stěnám nejdříve vlepit okna, dveře a zasklít je.

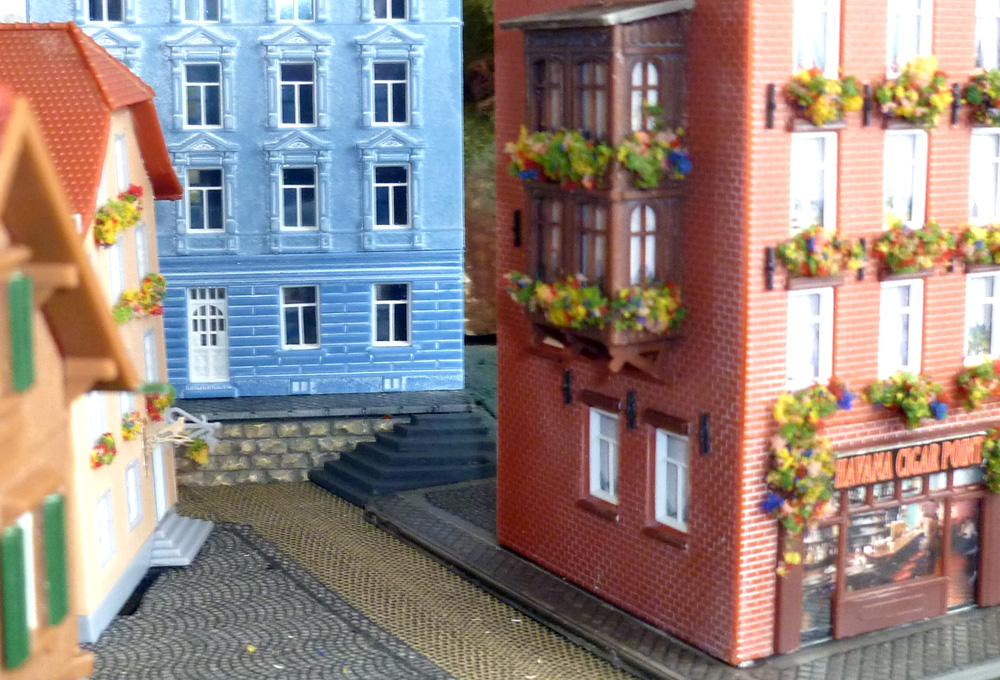

  Možná, že v této etapě je vhodné zkontrolovat, jaké papírové šablony s okrášlením oken připravil výrobce do stavebnice (záclony, květináče atd.). Dříve jsem tyto papírové šablony zahazoval, než mne poučil Pavel Tvrz co s nimi v souvislosti s osvětlováním interiéru domečků. Zdálo se mi, že tyto šablony příliš stíní průniku světla LED. O osvětlování se zmíním dále.

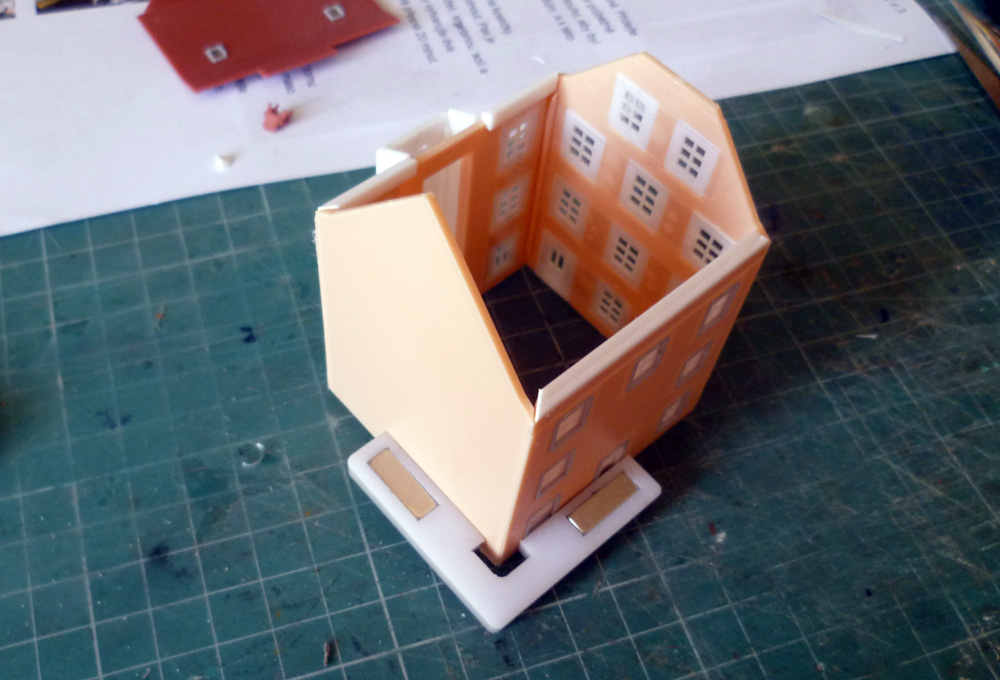

  Boční stěny k sobě lepím po dvou (nejdříve třeba přední a levou, a zadní a pravou stěnu). Po dokonalém zatvrdnutí lepidla (alespoň 24 hodin) pak s pomocí základů domečku, kde jsou obvykle výřezy nebo zarážky pro správné umístění stěn, slepím oba páry stěn k sobě, opět za použití magnetických úhelníků, ale nepřilepuji je k základům. Při lepení je třeba opakovaně důkladně kontrolovat přesně usazení stěn k sobě, aby nedošlo k posunutí v rozích apod.

  Následuje sestavení střechy, což bývá výrobcem řešeno různě. V žádném případě ale v této etapě stavby střechu nepřilepuji k bočním stěnám domů, i za cenu, že ji třeba v tomto okamžiku vůbec nesestavuji. To proto, aby se mi snadněji instalovalo osvětlení. Není na škodu ke střešním dílům přilepit komíny, světlíky či mansardová okna, ale naopak drobné věci, jako televizní antény, hromosvody, ale také třeba okapové rýny a svodné roury nechávám až nakonec. To platí i o všelijakých doplňcích, které model přikrášlují. Ze zkušenosti neodstřihávám tyto drobné díly z aršíku, protože to je nejlepší způsob, jak je neztratit či nevyhodit s odpadem.

.

Osvětlování domečků

  Když jsem referoval kolegům v hospodě, jak po vzoru Pavla Tvrze osvětluji své modelové domečky v N-ku, použil jsem k označení imitací místností slovo „komůrky“. Pochopitelně, že jsem hned zaslechl i inovační pojmy, jako třeba „Honzíkovy kadibudky“ a tak podobně. Všichni už také vědí co to znamená, když řeknu, že jdu „komůrkovat“… 🙂 Srandičky, srandičky!

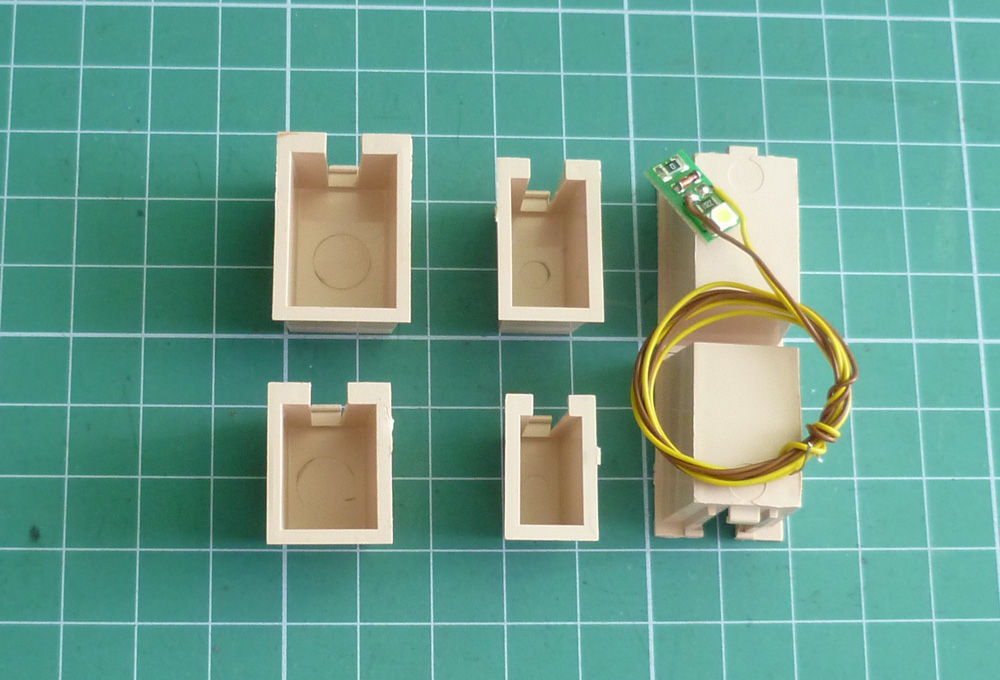

  Je třeba začít tím, že moudří mužové u Viessmannů už dávno komůrky vymysleli. Jejich katalogové číslo je 6005. Existují v několik rozměrech, jsou k nim nabízeny i LED na maličkých DPS spolu s rezistory a přívodními vodiči. Např. ZDE [19]. Tyto komůrky se instalují jednotlivě na každé okno zvlášť. Ale protože stěny těchto komůrek jsou dosti masivní a ještě mají osazení k přilepení ke stěně, spíš vidím šanci je používat u modelů větších rozměrů (měřítek). Tedy, pokud na tuhle věcičku někdo bude mít prostředky. Komůrky a la Viessmann totiž nejsou nic levného. A kdyby se mne někdo ptal, proč mají růžovou barvu, tak fakt nevím. Jediná smysluplná barva i ve smyslu dále uvedeného je stříbrná, navíc s velkou odrazivostí.

P1120309_1k [20]

  Proto si myslím, že čeští modeláři mají na to, aby si komůrky sestavili sami. Nejdříve ale několik slov k jejich smyslu. Někdo preferuje – když připravuje domeček na osvětlení -, že uvnitř mezi obvodovými stěnami zbudují místnosti, které různě přepaží, opatří je podlahami a stropy a dovnitř instalují LED, obvykle „standardní“ 3mm, které zapojí do série či paralelně, to podle velikosti napájecího napětí, mnohdy přímo v domečcích instalují i nezbytné odpory. Ano, i já mám takto zbudováno několik modelů. Jeden z příkladů ZDE [21]. Dovoluji si však konstatovat, že tato metoda rozhodně není jediná, a dokonce nejvhodnější. Opět v souvislosti se způsobem osvětlení.

Způsoby osvětlení domečků

  Osvětlení domečků lze totiž provést několika způsoby (ať už v analogu, nebo digitálu). Nejjednodušší je instalovat jedinou LED (žárovky snad už nikdo nepoužívá) a připojit ji (s rezistorem v sérii) buď k nějakému okruhu, nebo rovnou k vypínači. To bude vhodné u velmi jednoduchých staveb, např. hlásky. Nebo lze do domečku instalovat několik LED (v různých částek, poschodích) a zapojení provést obdobně jako v prvním případě, tzn. jedním vypínačem se rozsvítí celá budova. Dalších variant je bezpočet. Moderní (= odpovídající realitě) je takové osvětlení, kdy jedním vypínačem se zapne speciální elektronický obvod, ze kterého vede x-výstupů k LEDkám instalovaným v různých částech (místnostech, poschodích atd.) domečku. Tento dekodér způsobí postupné rozsvěcování světel, a po vypnutí postupné zhasíná světel. Samozřejmě, frekvence rozsvěcování a zhasínání LED musí probíhat velmi pomalu, tak, aby to nerušilo, jinými slovy, aby domeček neblikal jako vánoční stromeček. Pavel Tvrz si vyvinul a do svého kolejiště instaloval několik těchto analogových speciálních obvodů a také rozsvěcování a zhasínání jeho ulice plné městských domů je opravdu hodně blízké realitě.

  Konečně zde máme variantu založenou na digitálním ovládání kolejiště, kterou mimochodem připravujeme do nabídky komponent DIGI-CZ. Jindra Fučík vyšel při návrhu dekodéru pro osvětlení domečků ze svého osvědčeného dekodéru pro návěstidla. Dekodér pro osvětlení domečků má vstup signálu J,K a zvlášť napájení z některé ze základnových stanic (DIGI-CZ 021). Má celkem pět výstupů (každý 5V, 20mA) s programovatelnými funkcemi. Takže, pomocí hodnot v CV lze definovat dobu svícení náhodně rozsvěcovaných LED. Bližší popis tohoto dekodéru ale bude předmětem dalšího článku.

  Jak bylo uvedeno, moje domečky budou osvětleny LED. V každém z nich bude instalováno minimálně pět okruhů (v některých případech ale bude jeden okruh tvořit více LED, a ty budou umístěny v různých částek budovy). Každý domeček bude ovládán jedním dekodérem. A ten bude napájen ze základnové stanice a připojen do systému přes TCO, resp. miniTCO, který je připojen k centrále kabelem svedeným do svorek LMAB. Jedním vypínačem bude možné zapnout postupné rozsvěcování a opačně zhasínání asi osmi domečků. To je v tomto okamžiku ještě budoucnost, takže zpátky k přípravě komůrek.

.

Komůrky a jejich zhotovení

  Komůrky jsou vlastně náhradou za místnosti, které se v modelu budují rozhodně hůře, jak samotné komůrky okolo oken.

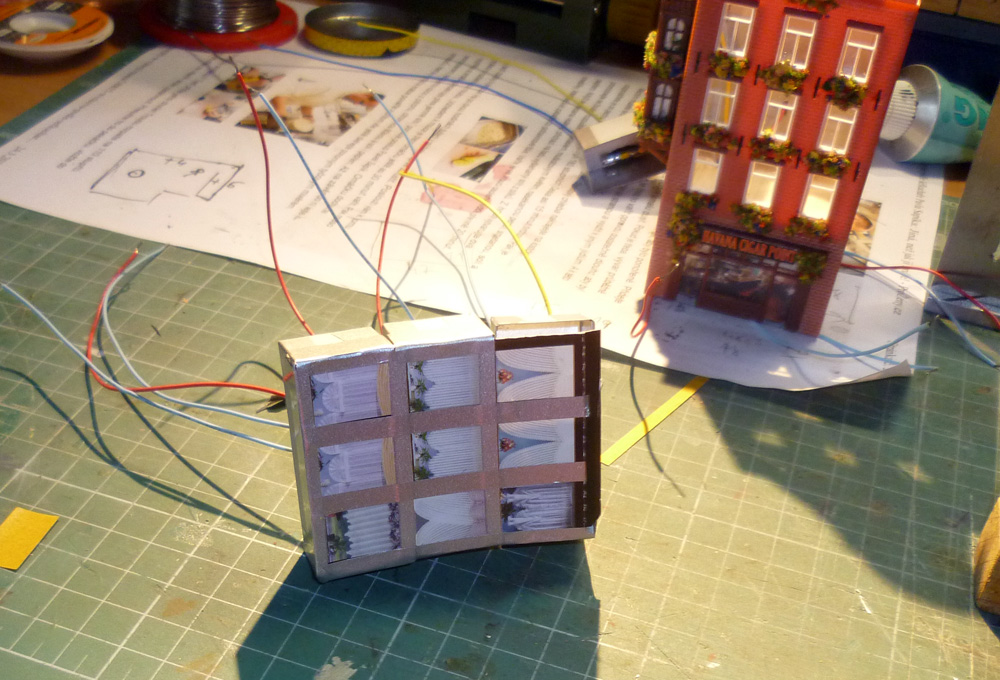

  Použil jsem dva způsoby výroby komůrek – buď pro celou jednu stěnu domečku, anebo jen pro jedno či několik oken na poschodí. Ta první je vhodná pro malé domečky, třeba tři poschodí po třech oknech. Samostatné komůrky se lépe instalují u větších modelů. Je však třeba si promyslet, jestli bude nezbytně nutné instalovat LED proti každému okno. Některá okna přece nemusí svítit nikdy…?

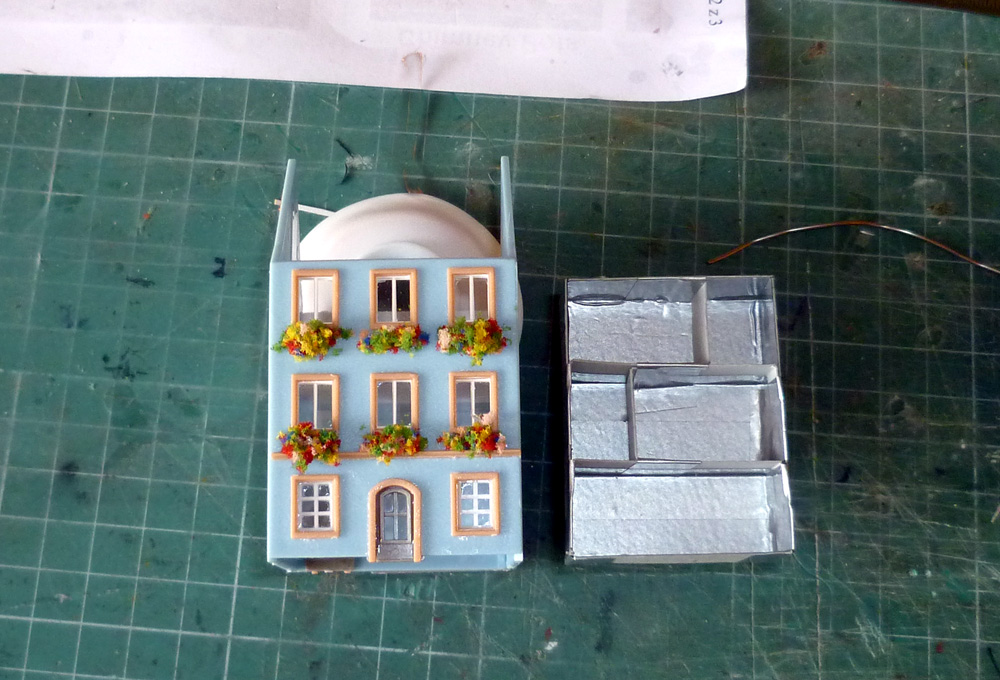

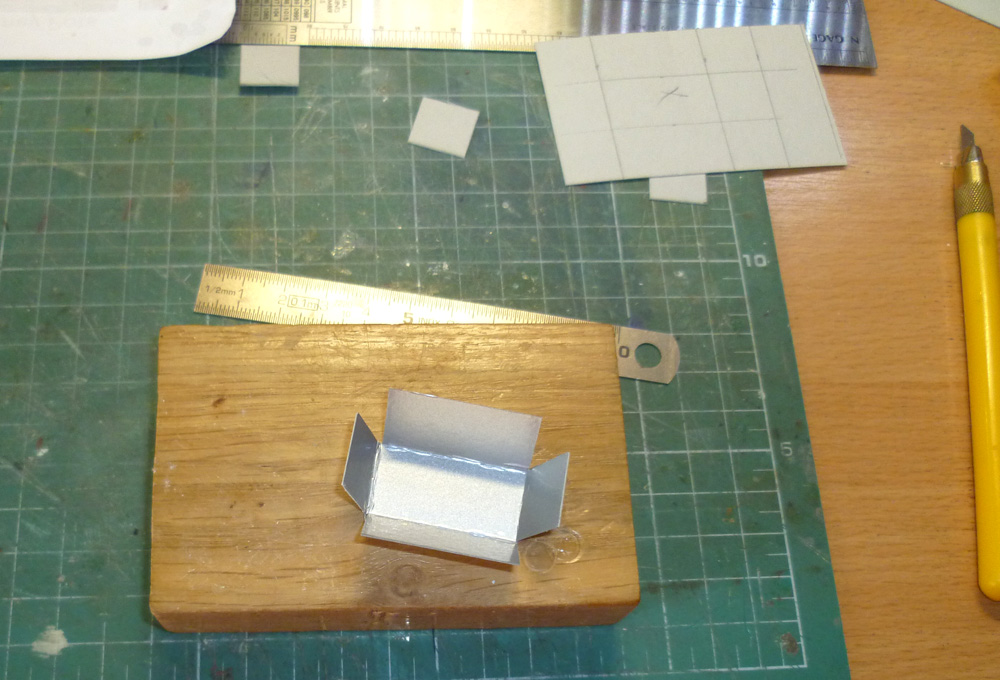

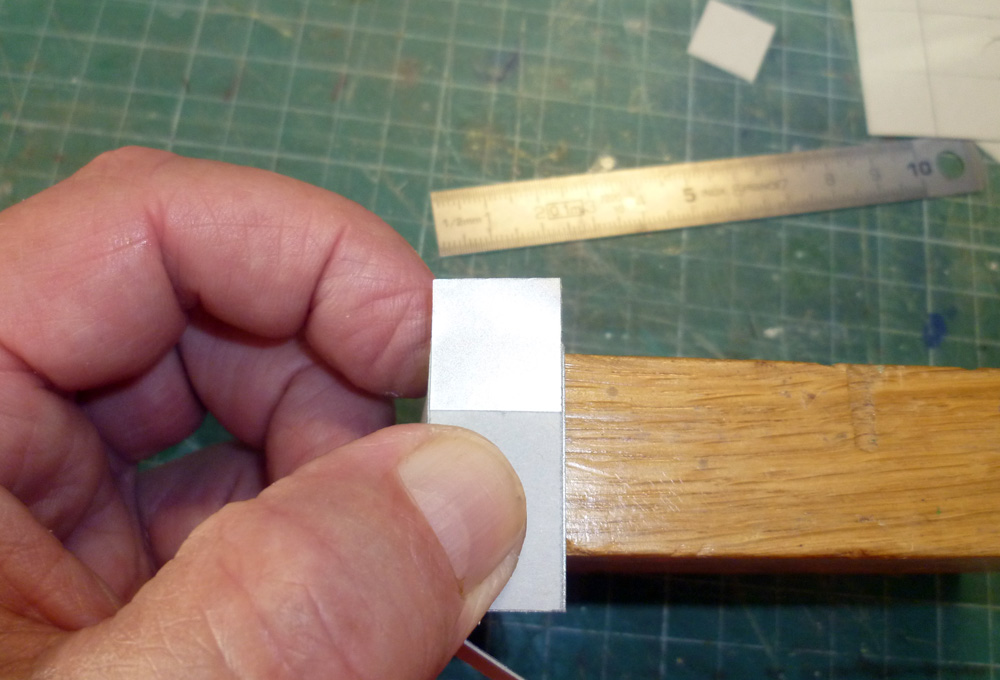

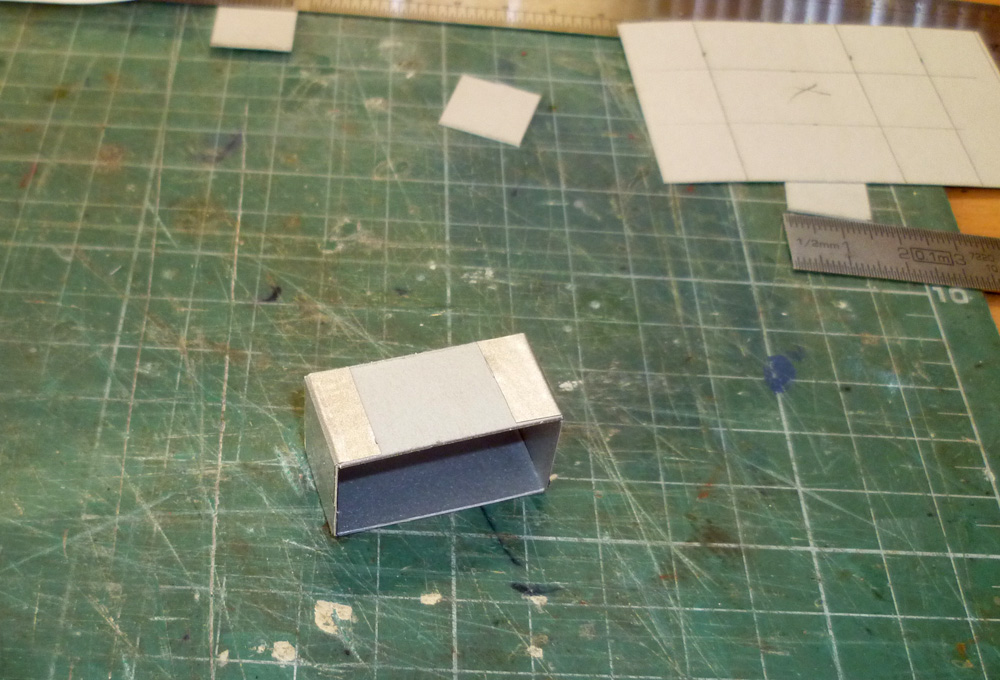

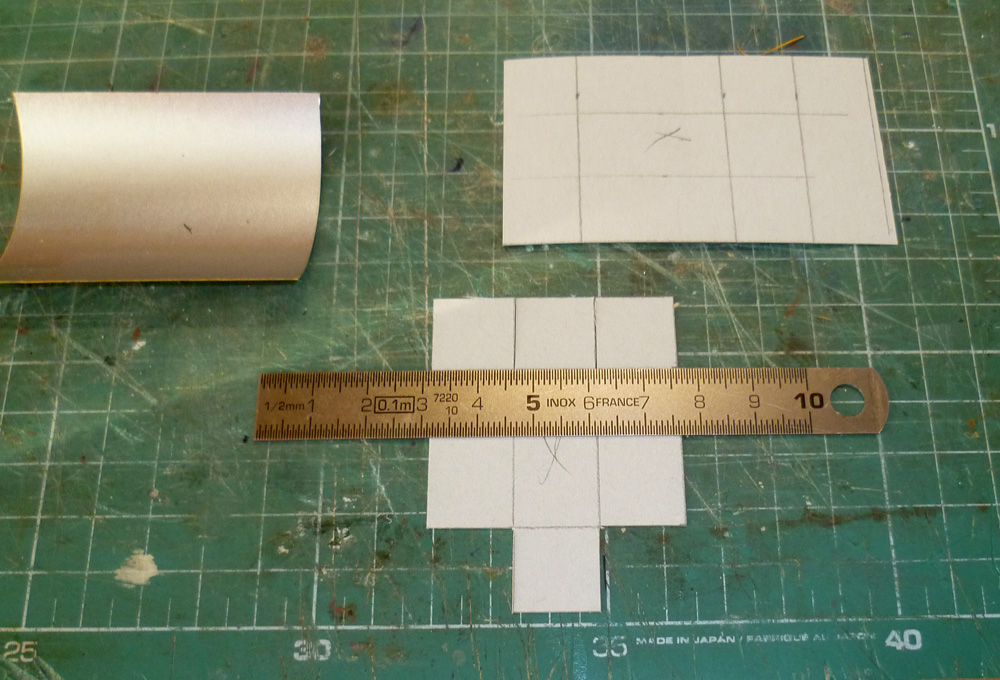

  Je potřeba si na vnitřní stěně domečku přesně změřit rozměr přes okna a rozpočítat si vše tak, aby se komůrky bezproblémově vešly do vnitřní šířky i výšky stěny domečku. Z šedého kartonu jsem si vyřezal tvar komůrky včetně bočnic. V daném případě má komůrka rozměr v=15x d=30x hl=15 mm.

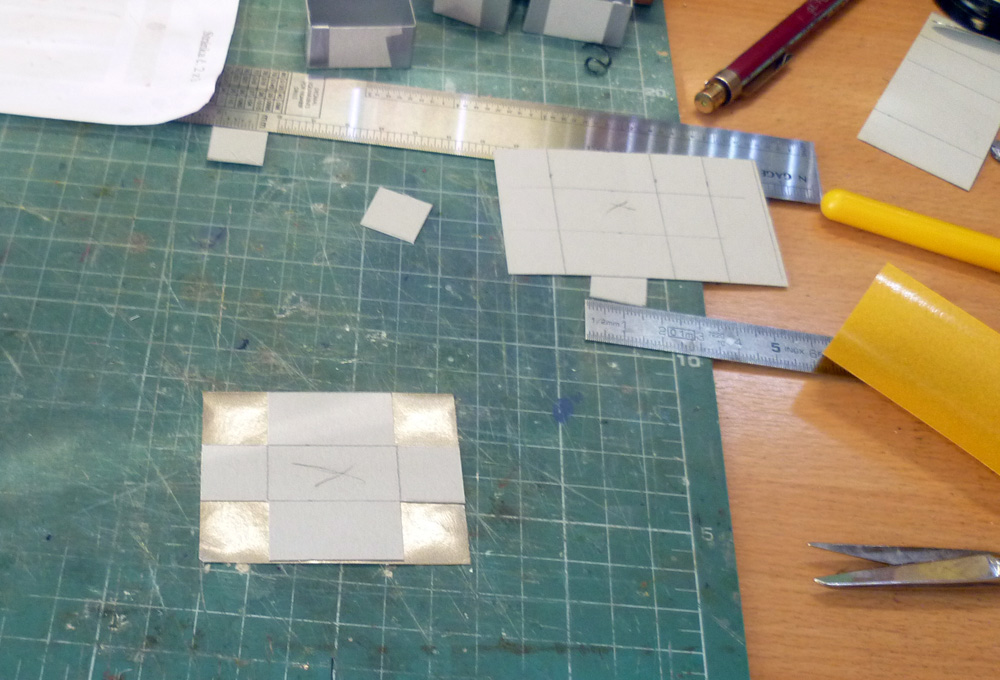

  Kvalitní tenkou lepicí páskou stříbrné barvy, mající značnou odrazivost, ale hlavně nepropustnost světla(!) polepím vnitřní stěny komůrky a přelepím s ní i hrany. Při vyměřování je potřeba počítat s tloušťkou kartonu s polepem páskou. Používám lepenku 3M Schotch, kterou lze zakoupit v potřebách pro aranžéry či výtvarníky; obdobně kvalitní lepicí Al pásku lze zakoupit v prodejnách pro kutily.

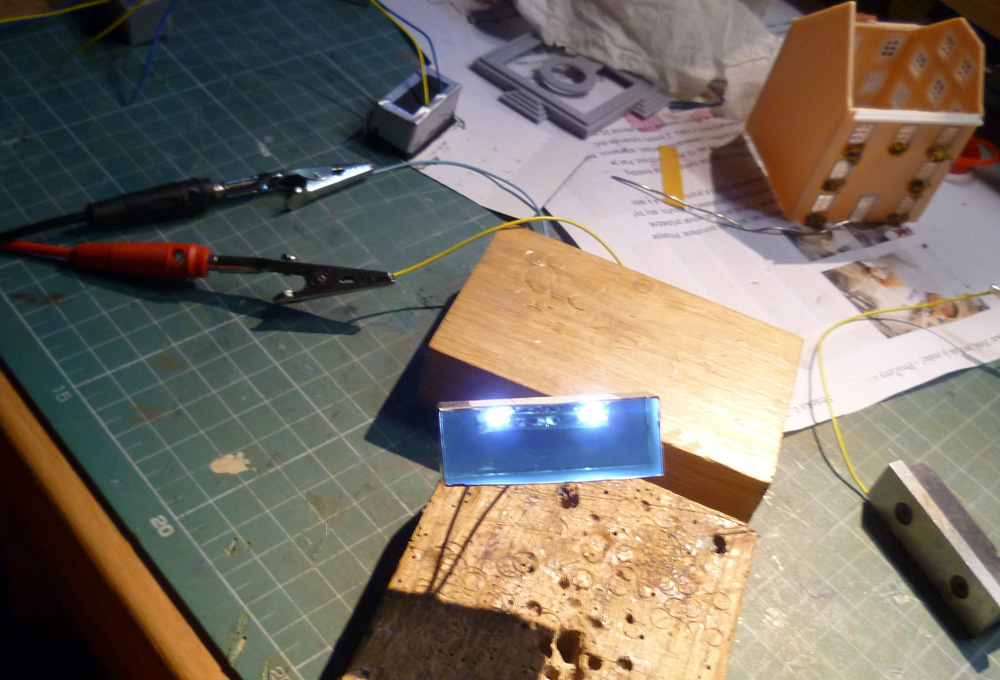

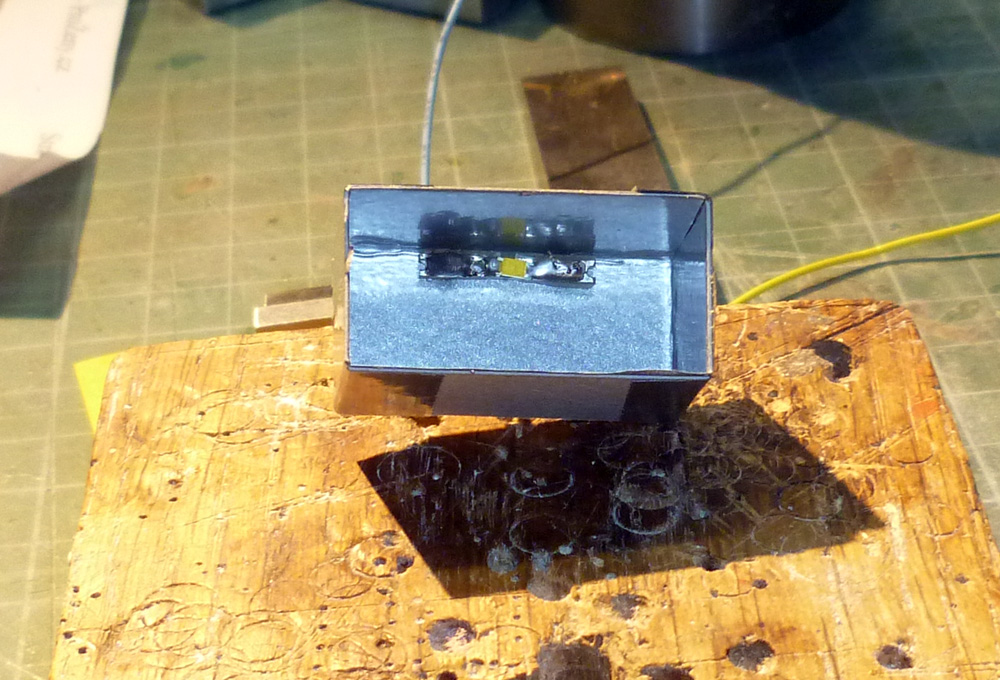

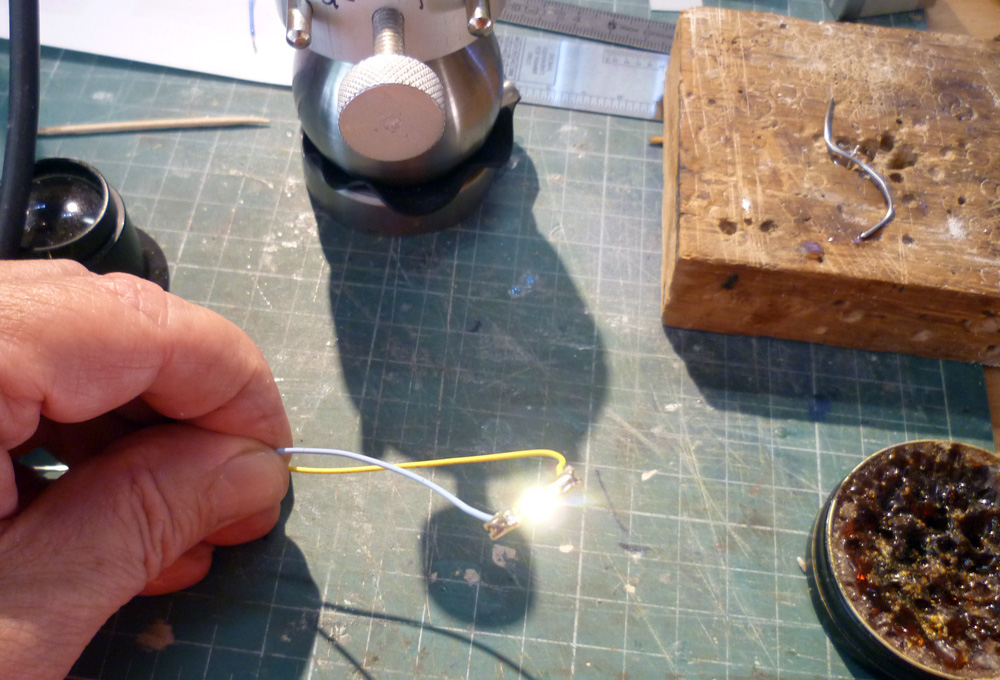

  Na kousíček kuprextitu připájím dva tenké vodiče a mezi ně LED SMD 1206 buď bílé, teple bílé, nebo žluté barvy. Rezistory budou až v dekodéru. (V domečcích s červenými lucerničkami lze v některých oknech použít i barvu červenou.. 🙂 ) Destičku s LEDkou přilepím černým silikonovým lepidlem zevnitř k ZADNÍ stěně komůrky. Nikoliv tedy ke stropu, jak máme pověšené lustry doma, nebo jak to dělají většinou všichni modeláři. Vždy buď do horní, nebo i spodní části zadní stěny. Proč? Protože světlo z LED pak svítí přímo proti oknu, prosvětluje šablonu s okrášlením okna a efekt svítícího okna je daleko dokonalejší. A jestli umístit LEDku nahoru nebo dolu na zadní stěně? To zase souvisí s pohledem uživatele na kolejiště. Spodní osvětlení navozuje světlo od lampy u stolku apod. Chce si to vyzkoušet. Samozřejmě, někdo bude preferovat standardní LED 3mm, ale pozor na úhel vyzařovaného světla. Někdy nepomůže ani zmatnění LEDky zbroušením smirkovým papírem.

  Vhodné je rovněž prostřídat barevnost LED. I v reálu někde svítí žárovky, jinde zářivky, anebo jiná svítidla s různou barevnou teplotou světla.

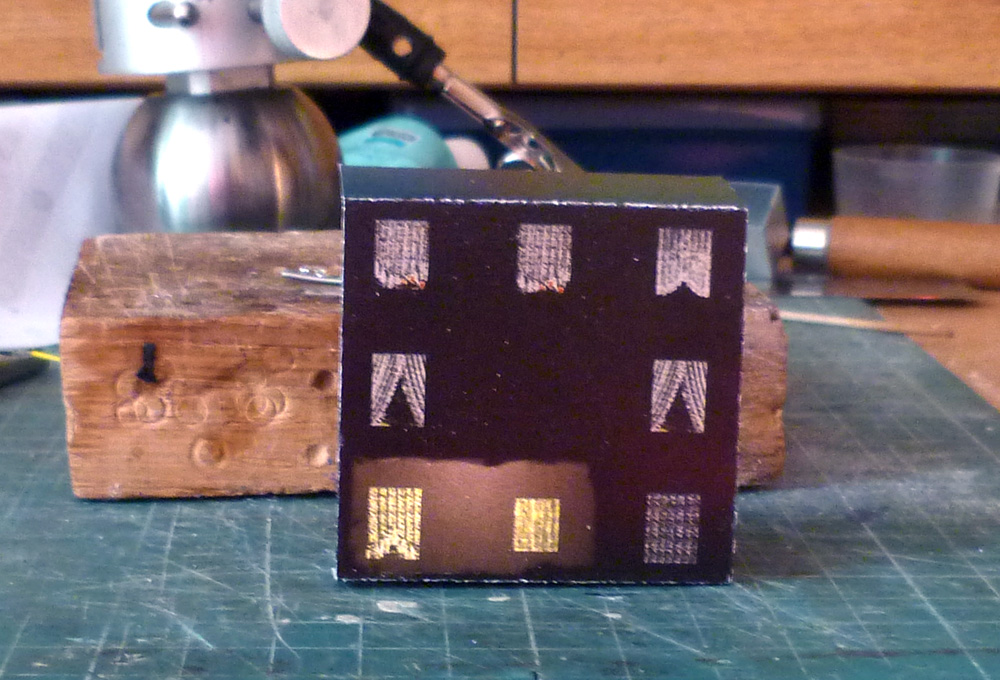

  Komůrky se zalepenou DPS s LED SMD přilepím k masce s okrášlením oken. Používám opět černý silikonový tmel. Je pružný i po zaschnutí a drží!

  Důležité je zamaskovat neprůsvitnou samolepicí páskou (je jedno jestli černou nebo stříbrnou) všechny místa na masce přesně okolo oken. Není nic horšího, než když stěnou domečku světlo prosvítá.

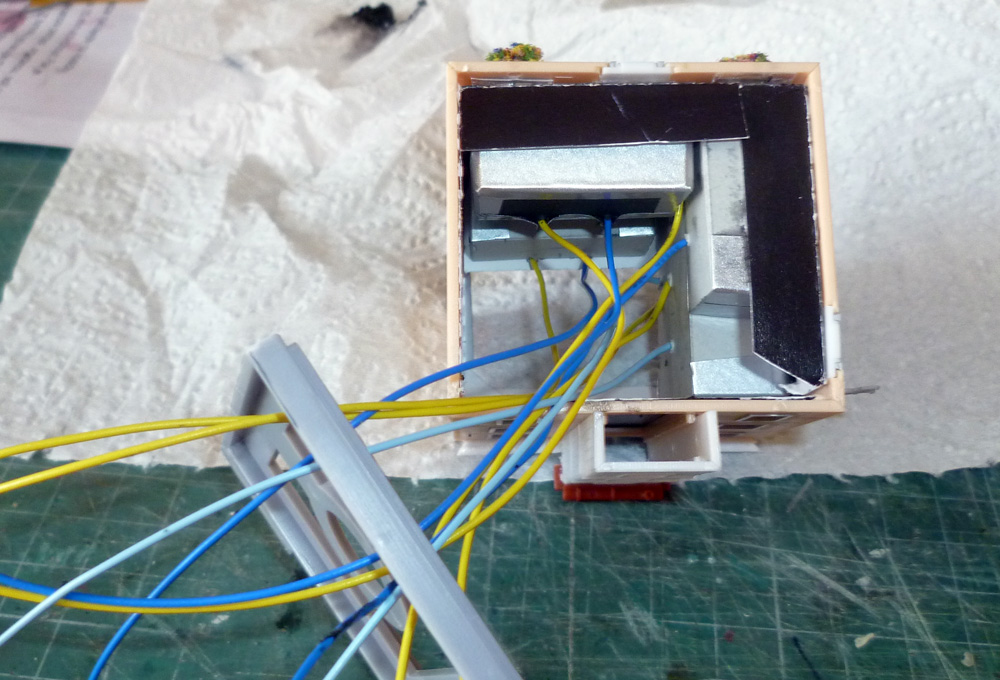

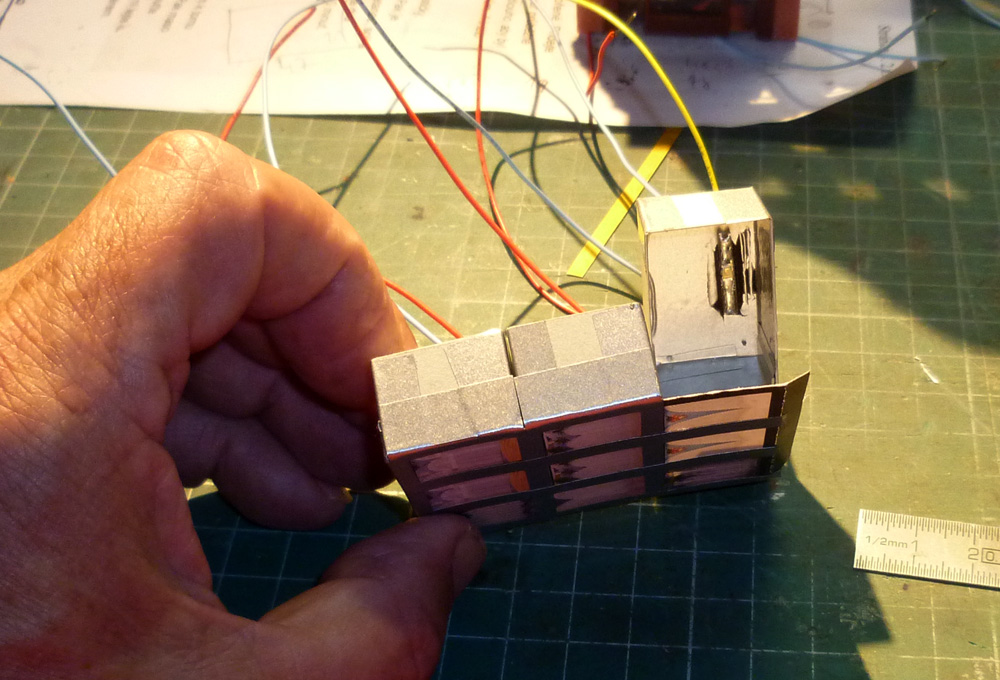

  Od každé komůrky vedou dva vodiče (od katod a anod LED). Pokud je to umožněno vnitřním prostorem domečku, vodiče budou svedeny do jedné sběrnice (svorkovnici, pomocné DPS aj.), resp. přímo k dekodéru, který bude mít cca 2 x 3 cm. Dekodér pak bude připojen k základnové stanici pomocí čtyřdrátu, což lze snadno řešit přes běžně dostupné konektory.

Fotodokumentace vytvoření komůrek

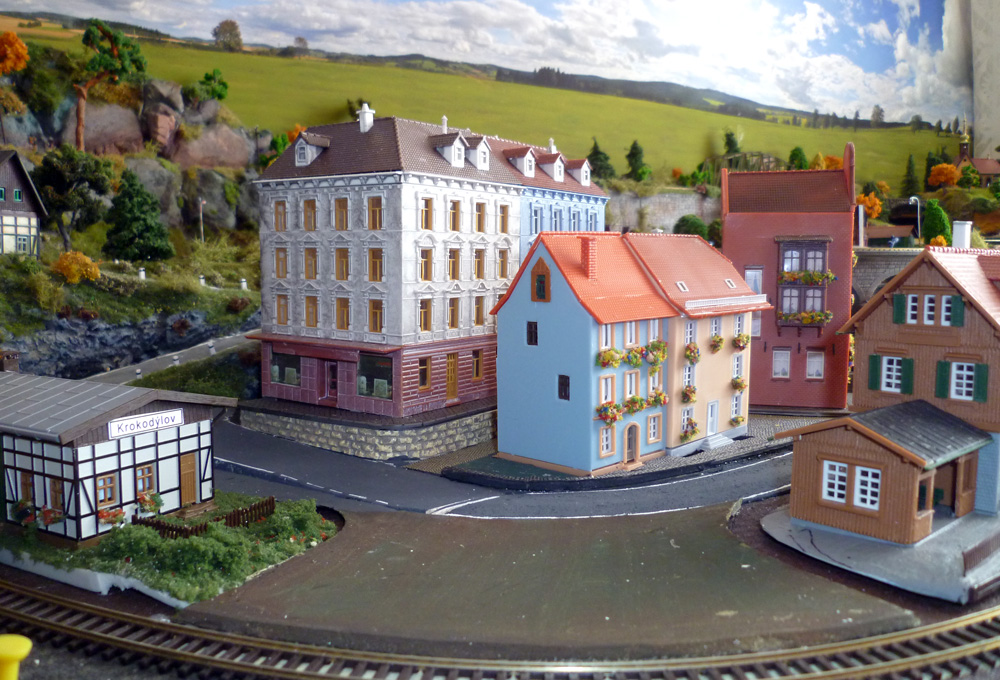

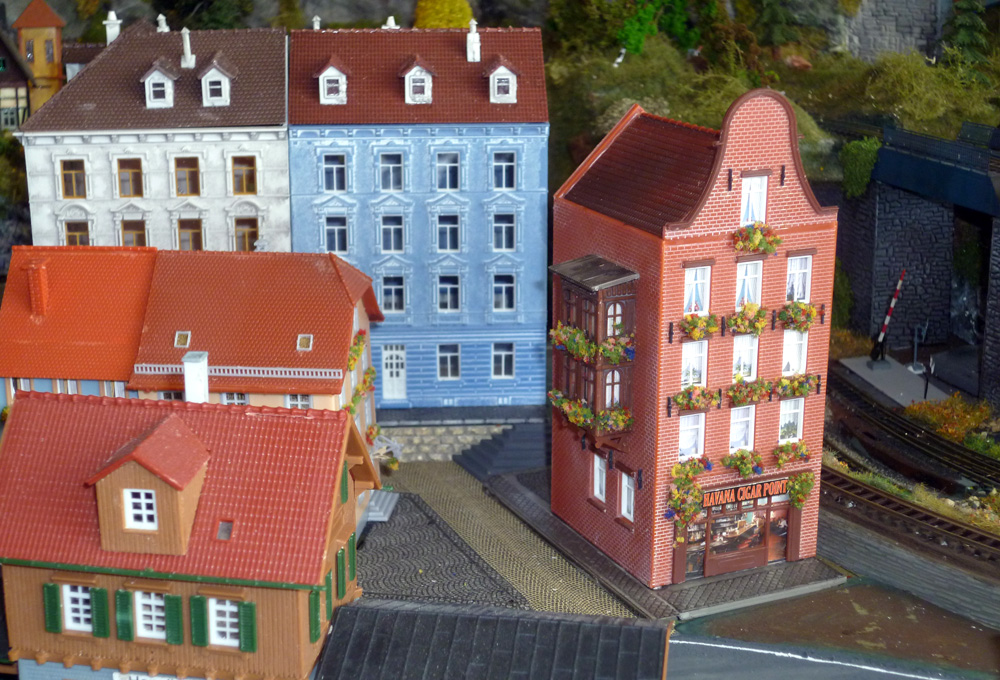

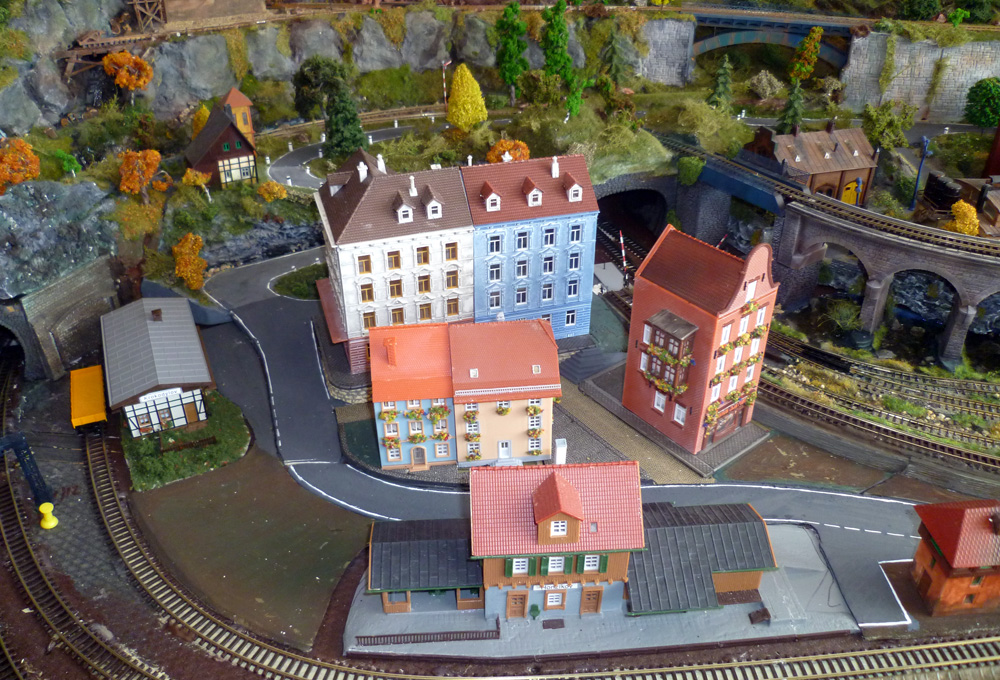

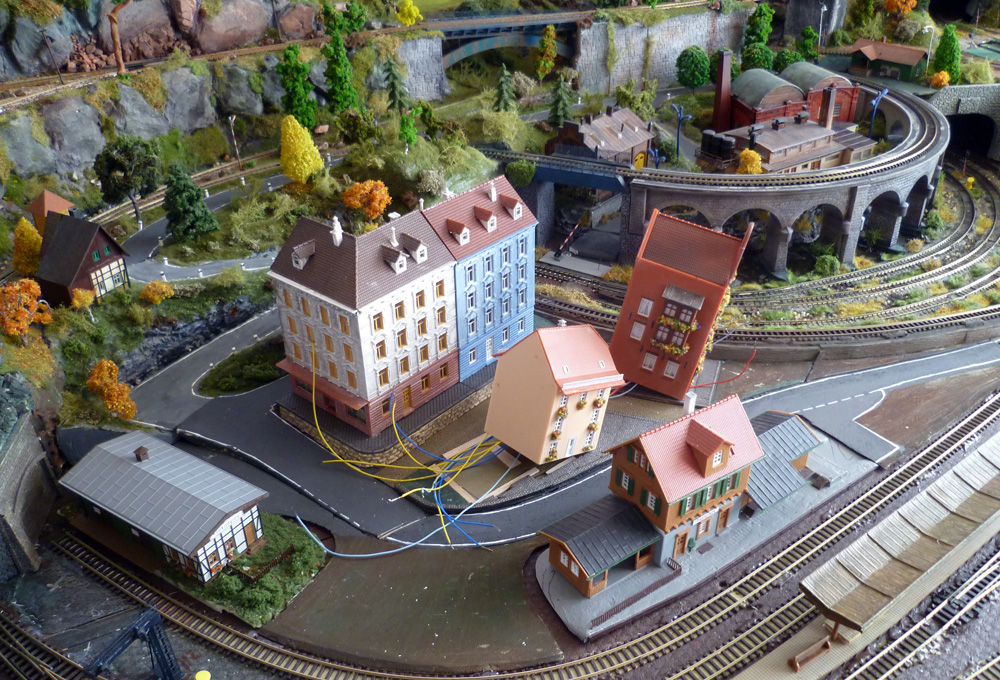

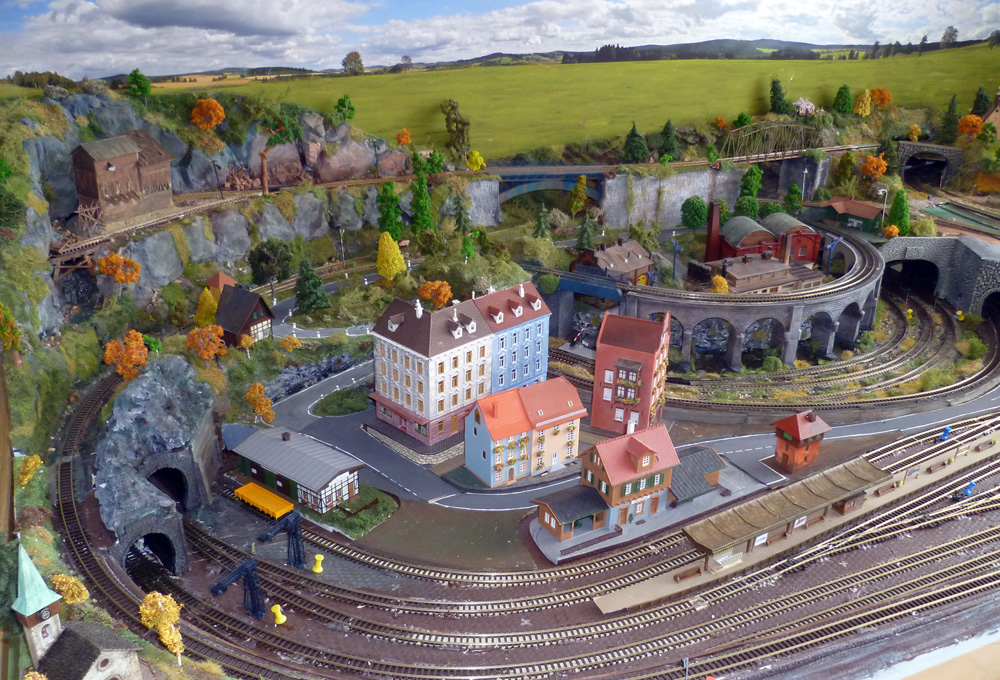

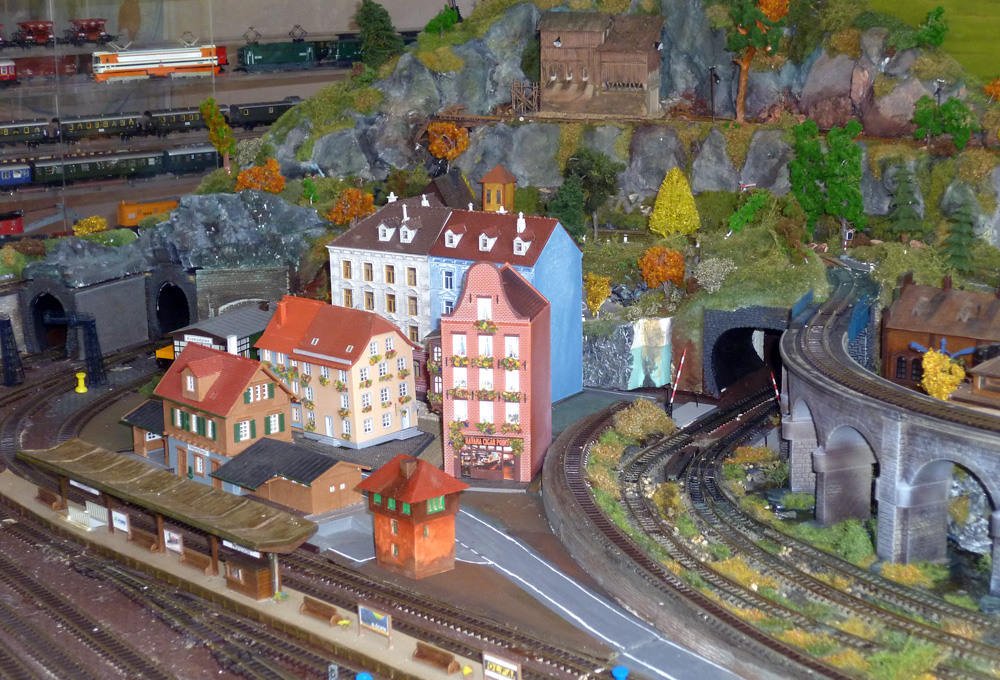

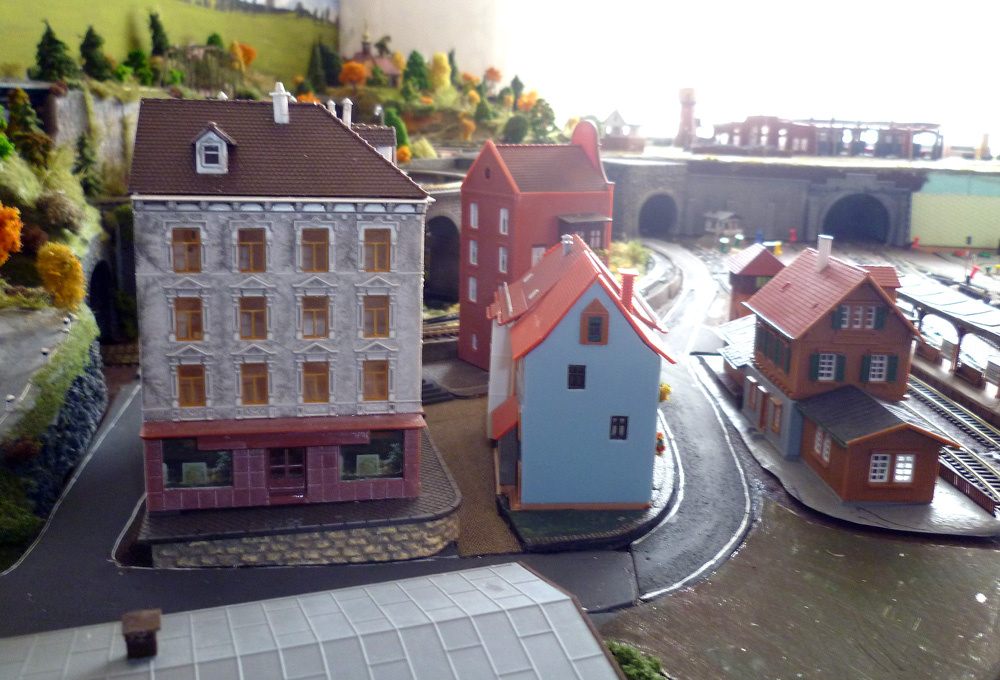

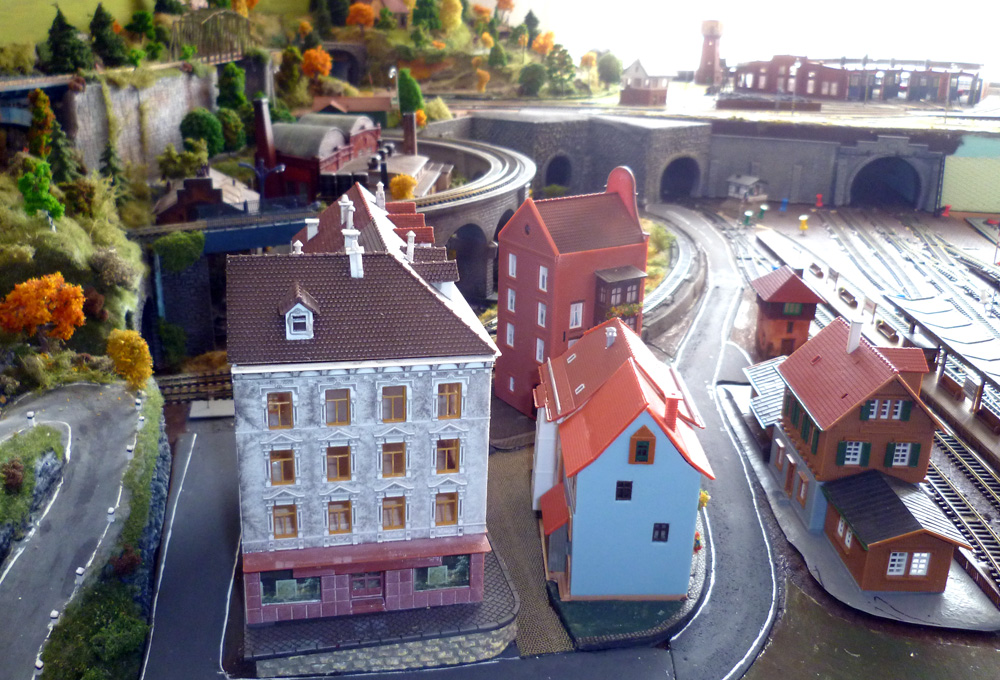

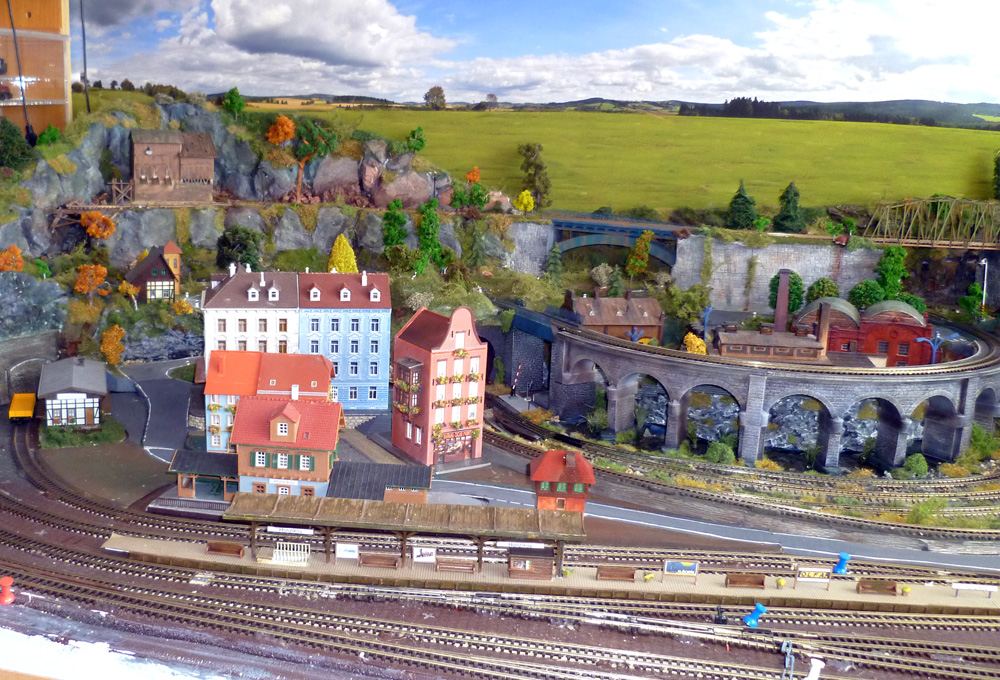

Prozatímně instalované domy v prostoru města

*   *   *

  Cílem článku nebylo opakovat notoricky známé skutečnosti týkající se slepování stavebnic plastových domečků. Ale poskytnout ucelený popis od stavby až po osvětlení, s upozorněním na připravovaný dekodér pro osvětlení domečků.

  Autor děkuje za cenné rady, doporučení a ukázky kamarádům-modelářům, zejm. Pavlu Tvrzovi, Petr Mojdlovi, Jindrovi Fučíkovi a Bohouši Partykovi.

Foto hlav

.
