K čemu jsou (např.) speciální mosazné svěrky

[1]Když jsem nedávno prezentoval nový katalog americké firmy Micro-Mark (zima 2012) – ZDE [2], zmínil jsem se o přípravku, který zde sice není novinkou, naopak bych speciální mosazné svěrky označil za kvalitní „stálici“ v nabídce firmy. Už delší čas používám sedmi palcovou variantu svěrky ze čtyřdílné série. Nyní jsem si pořídil další dva páry nejkratší verze. A udělal jsem dobře. Hned jsem je mohl vyzkoušet na nejnovějším výrobku, který připravujeme s Pavlem Mihulou.

  Přesně obrobené mosazné svěrky (s vyraženým nápisem „Japan“) jsou v Micro-Mark nabízeny v délkách 12“ (#14256), 7“ (#60103), 4-3/4“ (#14257) a 3-3/4“ (#60396), tj. cca 304, 178, 121 a 95 mm za 21,95, 18, 85, 17,95 a 16,65 dolarů a jsou dodány vždy dva kusy svěrek.
  Mosazné svěrky jsou ideální pro stavitele modelových domečků a dalších objektů, kde je nutné dodržet pravý úhel přiléhajících stěn. Na podélné tyči obdélníkového průřezu se suvně pohybují dva přesně obrobené hranolky, z nichž jeden je k tyči přitahován šroubem s křídlovou hlavou (nejmenší varianta má šroub s drážkovanou hlavou); osa šroubu je kolmá k podélné ose tyče. Druhý šroub je instalovaný v dalším hranolku, který je nalisovaný na konci tyče; osa šroubu je rovnoběžná s podélnou osou tyče. Tato velmi jednoduchá konstrukce svěrky umožňuje bezpočet variant stažení dílů (pochopitelně v rozsahu délky tyče), které je třeba např. slepit v úhlu 90 st.
  Jak už jsem uvedl, přípravek jsem hned vyzkoušel při slepování prototypu nádražní budovy stanice Praha – Ruzyně (v měřítku N), na čemž pracujeme s Pavlem. Pomocí laseru jsme vypálili obvodové stěny, přepážky a střechy hned z několika druhů materiálů a momentálně zkoušíme, co bude vypadat lépe. Kdo zná trasu staré Buštěhradské dráhy ví, že stejně malebných staničních budov jako je ta v Ruzyni je na trati víc. Nejspíš ještě bude čas tento nový model důkladněji představit, asi až bude jak se říká vypiplán.
  Abych předešel případným dotazům a stále častější kritice kvelurantů, pro hloubavé kolegy poznamenávám, že model představuje stav někdy z 20. let min. st., jak byl prezentován v odborné literatuře, a také, že model ještě ani zdaleka není dokončen. V tomto příspěvku mi šlo o prezentování svěrek, ne modelu domečku…

[3]

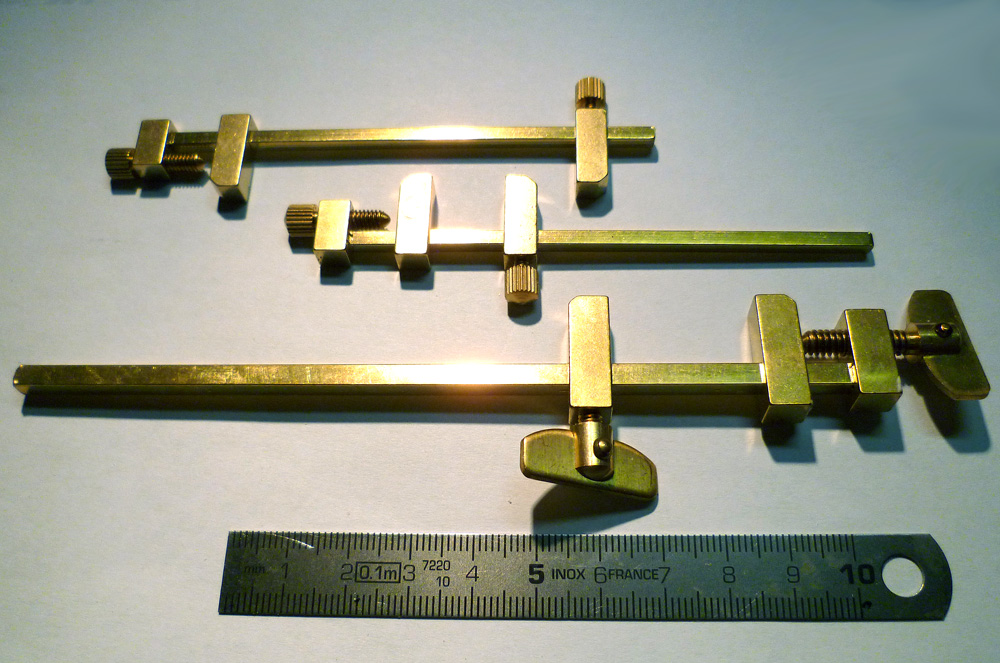

Obr. 1 – Mosazné svěrky z nabídky Micro-Mark (v pozadí dvě nejmenší 3 3/4 palcové v popředí 7 palcová)

  [4]

[5]

[6]

[7]

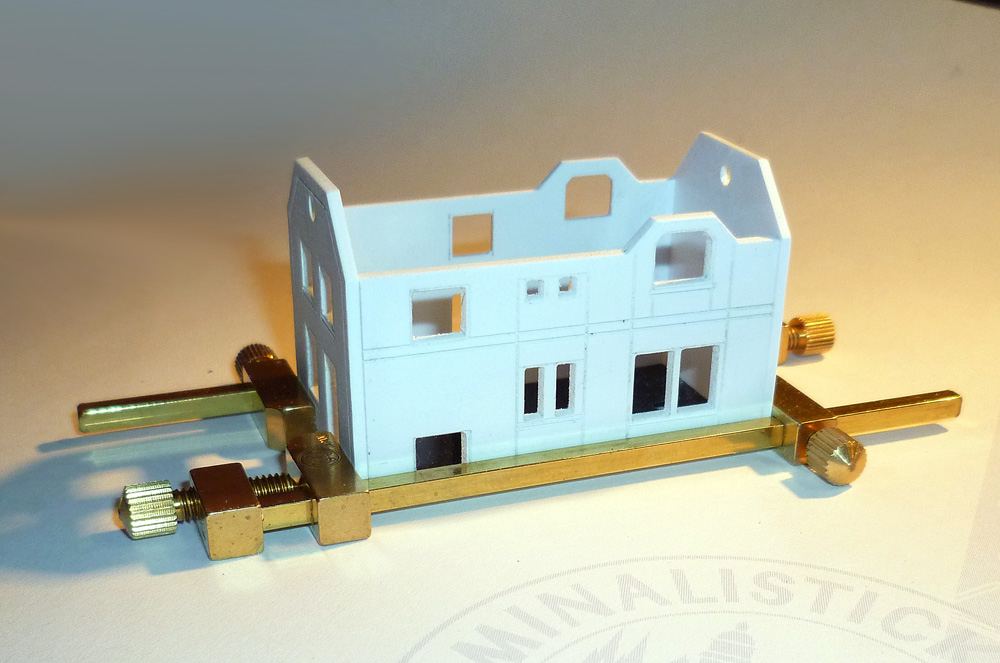

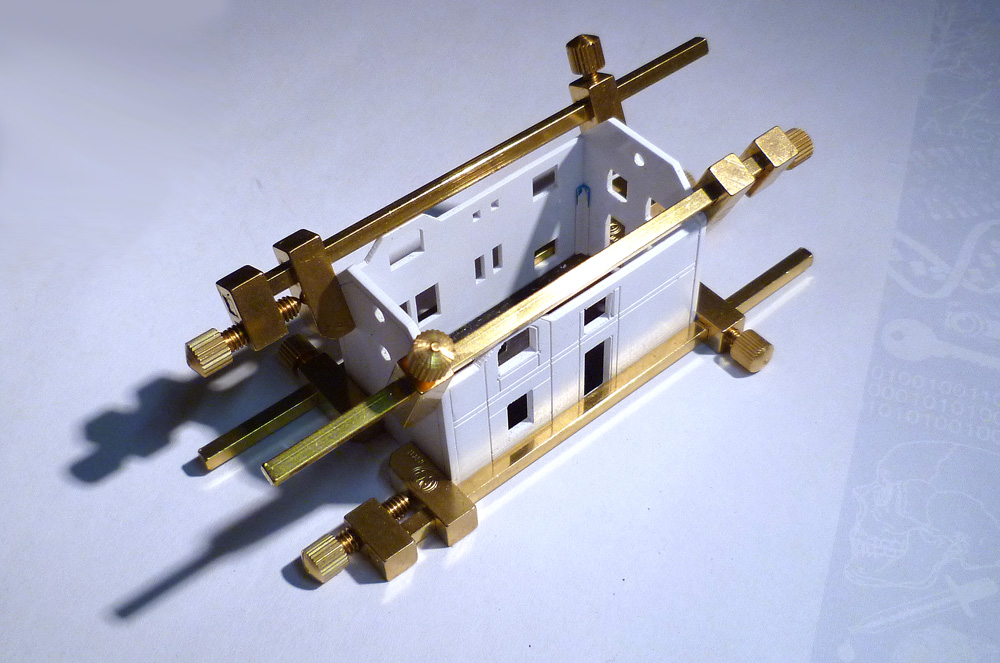

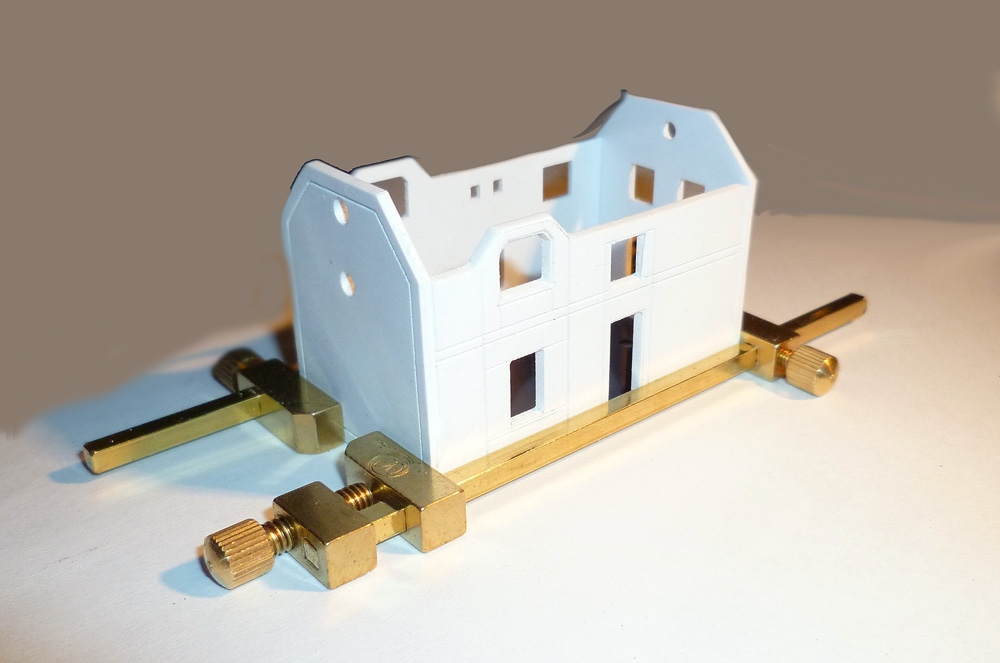

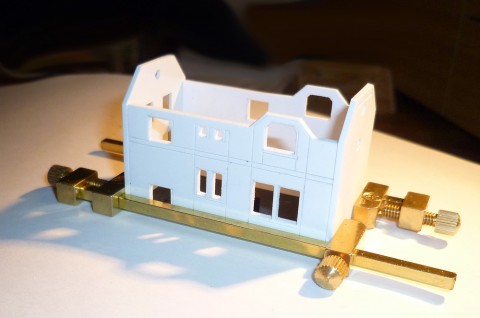

Obr. 2 až 5 – Ukázka instalování svěrek při lepení bočních stěn modelu

[8]

Obr. 6 – Rohy každého obdobného lepeného modelu je vhodné zesílit; je jedno jestli dřevěným nebo plastových hranolkem. V tomto případě jsem použil odřezky z Evergreenu profilu „L“

[9]

Obr. 7 – Ukázky jednotlivých zkušebních verzi modelu stanice Praha – Ruzyně (měřítko N)

Foto hlav
