[1]Který z modelářů by neznal pojem Štokr1)? A nechtěl by ho mít na kolejišti? Je to jedna z nejhezčích a nejsilnějších parních lokomotiv, které byly vyráběny v plzeňské Škodovce od roku 1951. Už pohled na pět spřažených náprav je fascinující! Kdo slyšel její zvuk, ví o čem je řeč. Profesionální výrobce tak krásného modelu v žádném měřítku se ale bohužel nenašel, výjimku tvoří malé a drahé série v H0.
[2]

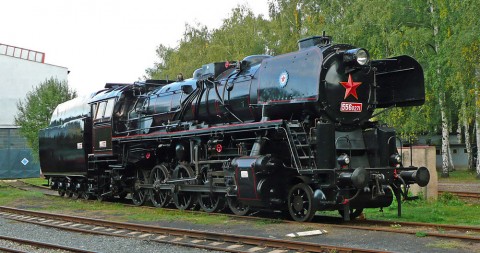

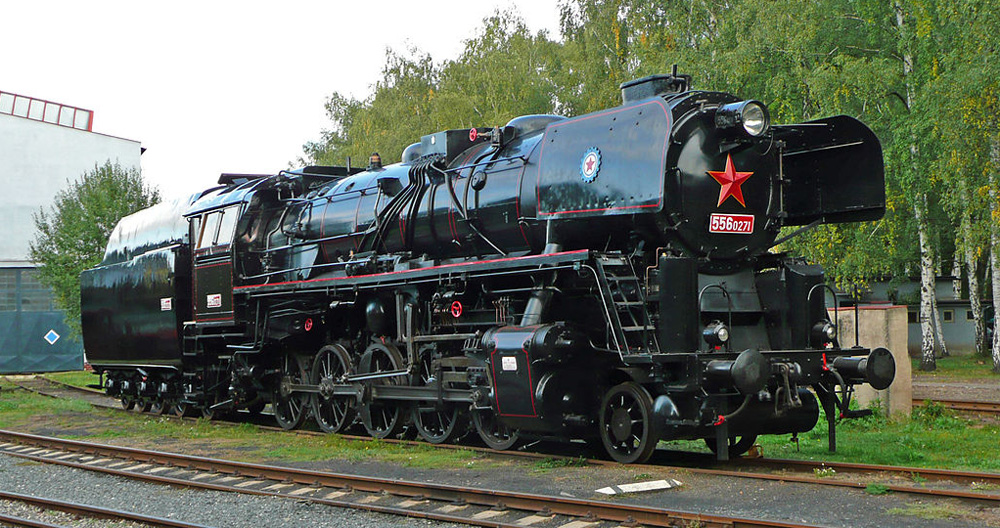

Obr. – Lokomotivy řady 556.0 byly vyráběna v letech 1951 – 1958 v počtu 510 kusů v plzeňské Škodovce (foto Rainerhaufe)

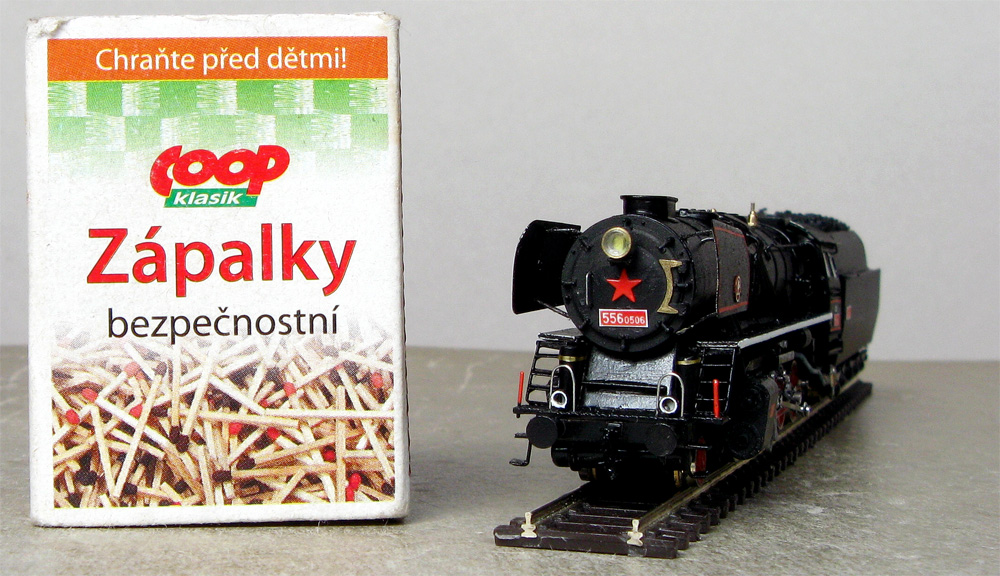

V měřítku N je možná jen vlastní přestavba vhodného továrního modelu. Inspiroval jsem se u Bedřicha Rotrekla z Chrudimi, který už postavil několik pěkných modelů různých parních lokomotiv.

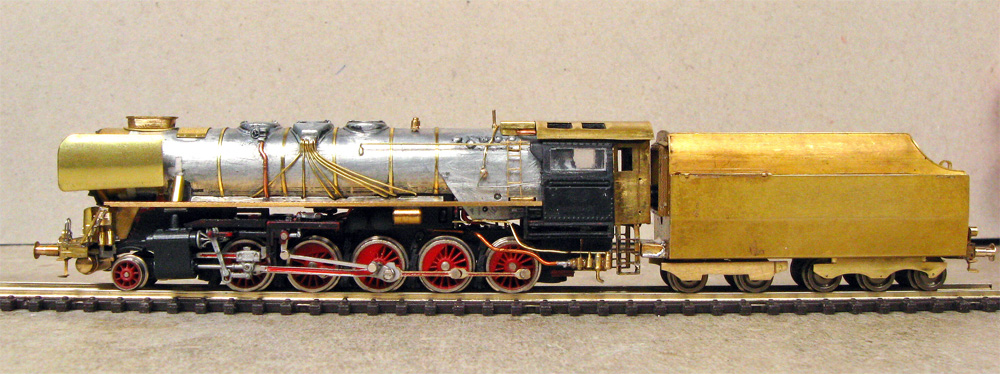

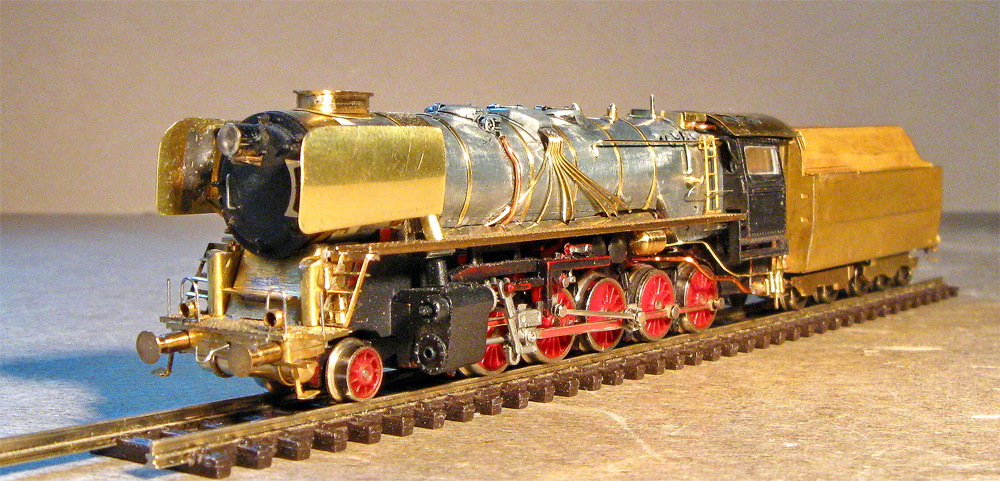

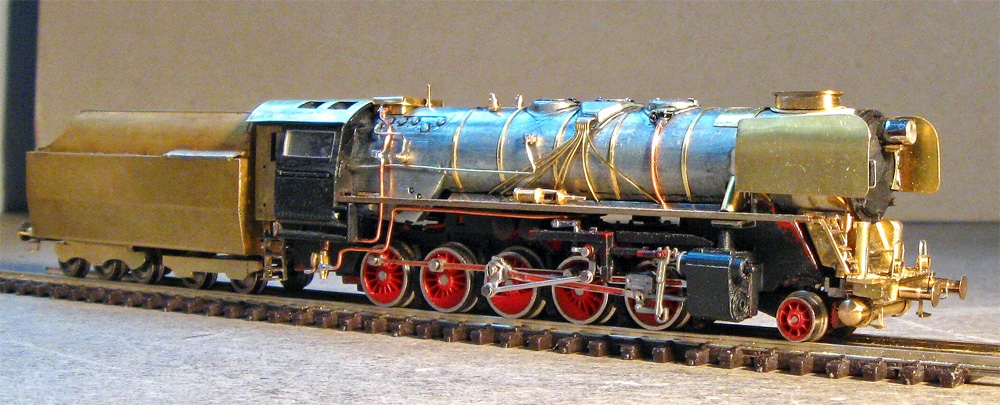

Dále uvádím jen přehled a charakteristiku jednotlivých komponentů a změn na firemním modelu, který posloužil jako základ pro přestavbu, detaily jsou patrné na fotografiích:
• vhodným pojezdem pro Štokra je model lokomotivy ROCO BR 043,
• tendr je zhotoven z leptu od firmy DK model,
• přestavba byla řešena s důrazem na lepší jízdní vlastnosti, než na detaily…
• proto byly např. vynechány brzdy, aby byl zajištěn volný pohyb náprav v malých obloucích;

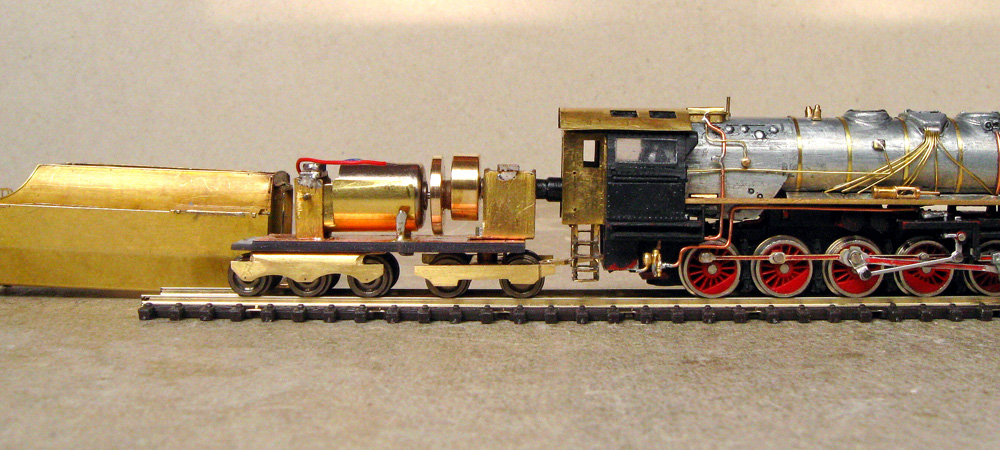

• původní nevhodný motor neumožňoval pomalou jízdu ani rozjezd, mašina jezdila rychle a nerovnoměrně. Bylo nutno zvětšit převodový poměr…
• pro málo prostoru nebylo možno použít ozubená kola, převod 2 : 1 byl řešen třením mezi dvěma setrvačníky;
• nový motor s neželeznou kotvou tak točí ve vyšších otáčkách a model jede pomalu a plynule;
• kotel i kabina byly prodlouženy
• byly vyrobeny též boční ochozy a celá přední část;
• okolky byly obroušeny na 0,5 mm,
• vyrobeny byly jemnější ojnice a čepy a to výrazně přispělo k vzhledu stroje;
• v tendru jsou taky nápravy s nízkými okolky.

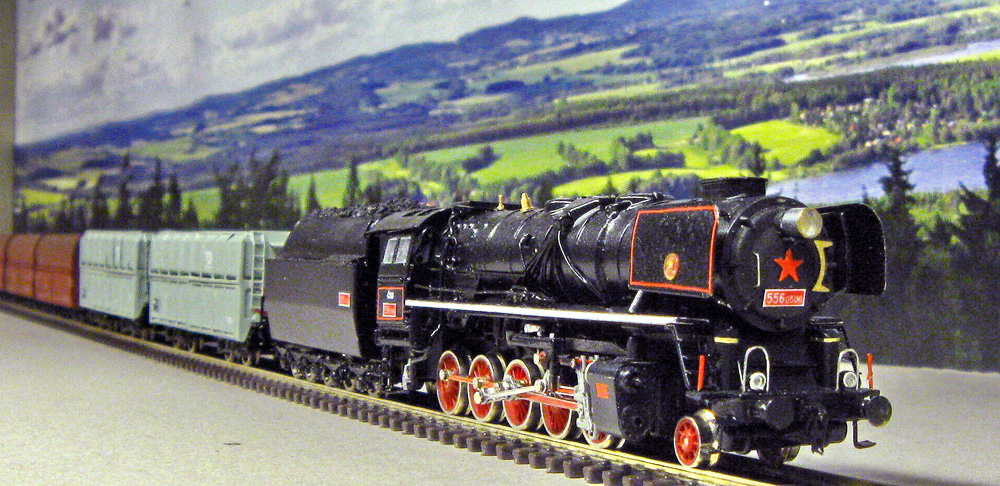

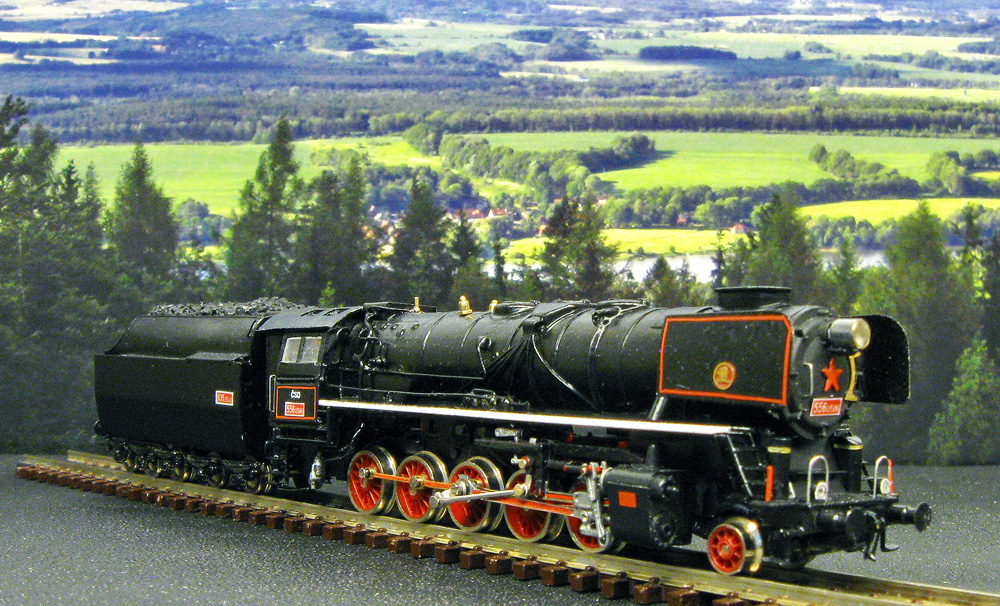

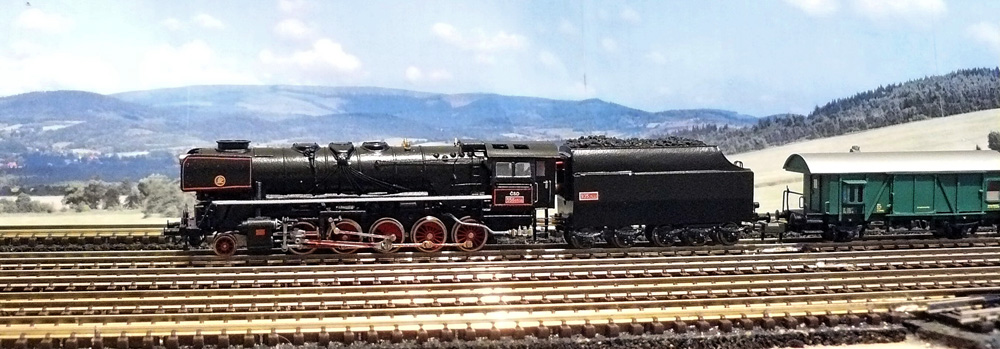

Model je osvětlen reflektorem se zalepenou SMD LED. Značení a zbarvení mašiny je podle stroje deponovaného v českobudějovickém depu.

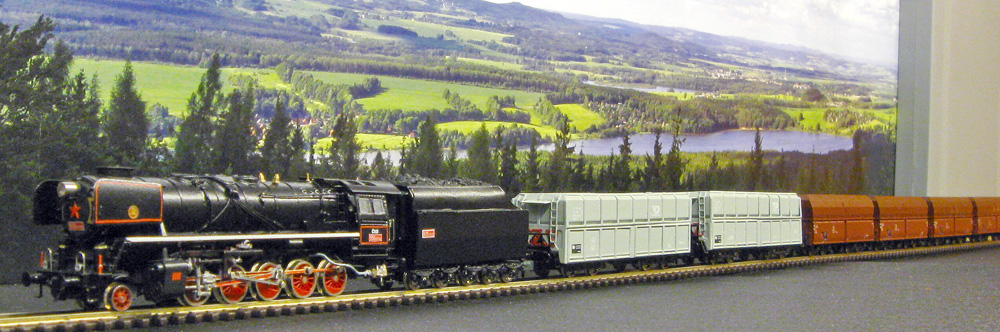

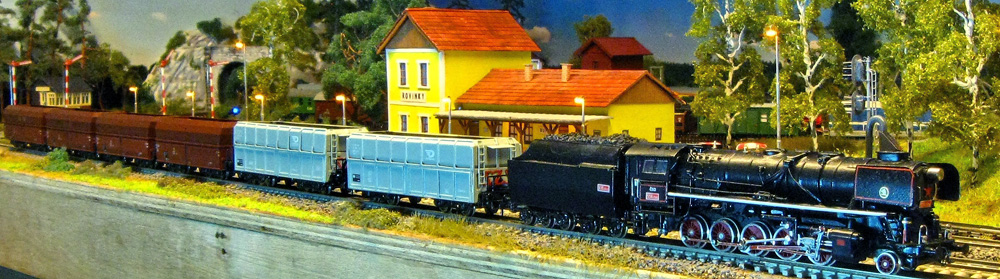

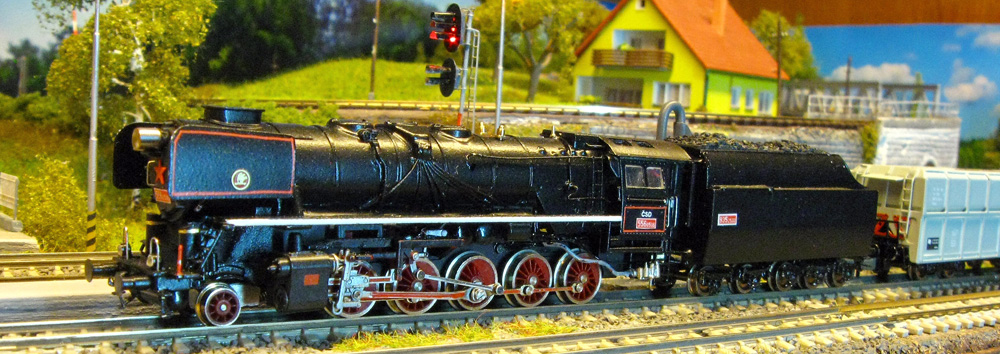

Jelikož tyto mašiny byly určeny k tahání těžkých nákladních vlaků, proto model dobře vypadá se soupravou výsypných vozů (Wapky – lept od firmy Jan Cekul).
