[1]V další části našeho seriálu popíšeme přestavbu železničních modelů v měřítku Z, a to lokomotivy BR 216 090-1 a 216 025-7. Mají katalogové číslo firmy Märklin 8874 a 8875 (plošný spoj 26065). Pro přestavbu lokomotivy BR 216 pro digitální provoz lze zvolit několik způsobů. Ten nejjednodušší, ale také nejdražší, spočívá v instalaci lokodekodéru LD26065 (64,- EUR) od firmy VELMO.
Na internetu lze dohledat i jiná řešení. Nejčastější zveřejňovaný způsob přestavby je uveden např. ZDE [2].

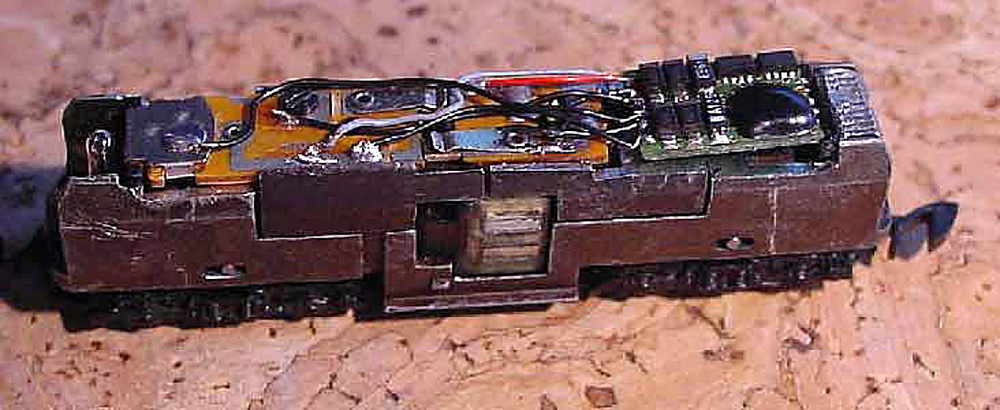

Jedná se o implantaci některého typu minilokodekodérů na stávající plošný spoj 26065. Tento způsob je náročný v tom, že musíme složitě upravovat původní plošný spoj, je nutné přerušit vodiče, odpojit napájení motoru, světel, včetně snímání napětí z kolejí, a konečně provést instalaci nového osvětlení. I když v konečné fázi není úprava vidět, přesto je technicky nevzhledná (obr. 1).
[3]
Obr. 1.
Námi uváděná přestavba je vlastně kompromis mezi výše popsanými způsoby. Úprava je vlastně prototyp, což je patrno z konečného vzhledu (která se moc neliší od podobné úpravy dle obr. 1). Byl navržen a vyroben nový jednostranný plošný spoj SD26065 (cenové důvody) a na něj je implantován dekodér DH05A-3 od Doehler&Haass zakoupený prostřednictvím českého zastoupení firmy v Pardubicích – ZDE [4]. Dekodér s naletovanými spojovacími vodiči stojí 830,-Kč (cena v době přestavby).
Postup přestavby

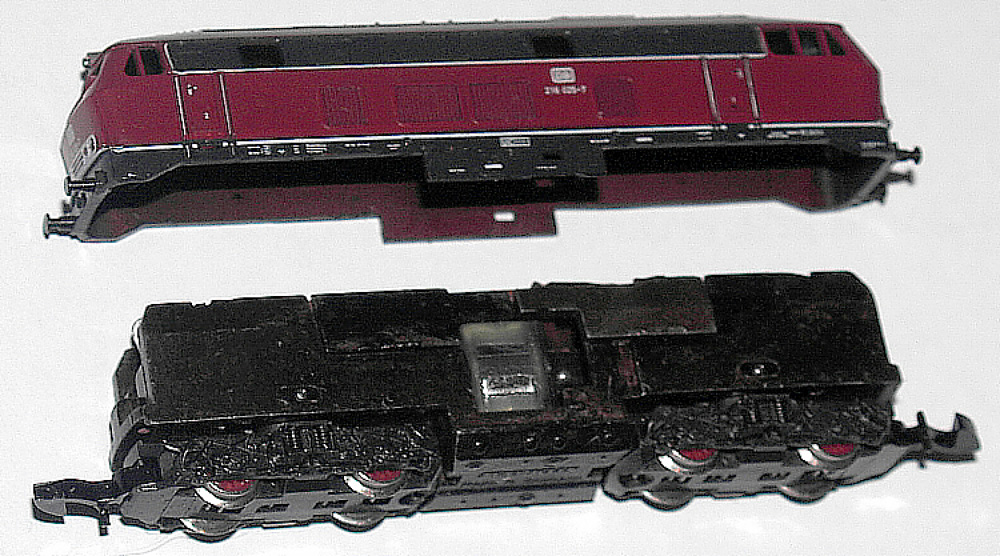

Oparně sejmeme karosérii (obr. 2).
[5]
Obr. 2.

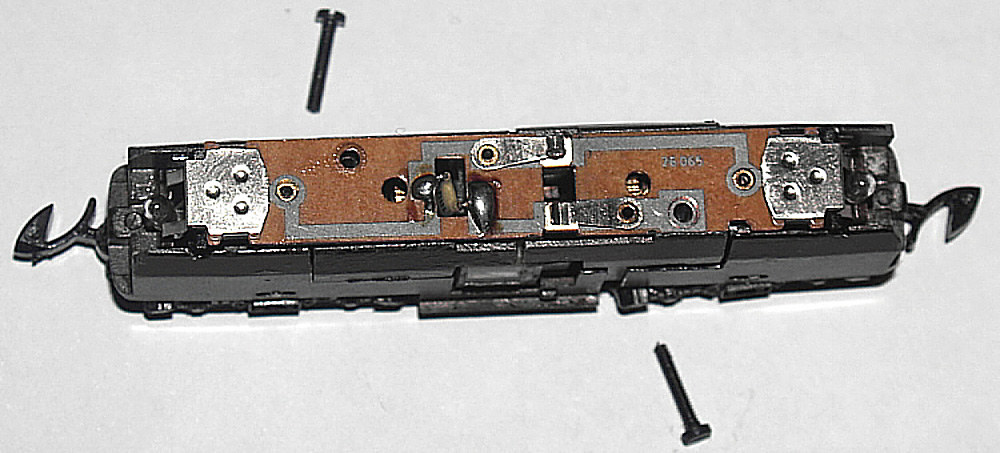

Nyní vyjmeme kartáče motoru pootočením přídržných per, po té vyšroubujeme přídržné šrouby a vyjmeme plošný spoj 26065 a již nepotřebné žárovičky (obr. 3).
[6]
Obr. 3.

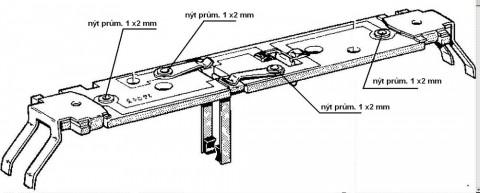

Z původního plošného spoje pečlivě a opatrně odvrtáme oba nýty od per, které přidržují kartáče motorku (obr. 4), a jenž budeme pro přestavbu potřebovat.
[7]Obr. 4.

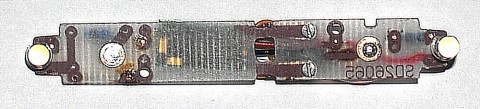

Perka pomocí nýtů 1 x 2 mm přinýtujeme na nový, již osazený a funkčně odzkoušený plošný spoj SD26065. Na tomto prototypu byly použity šrouby M1 (obr. 5).
[8]Obr. 5.

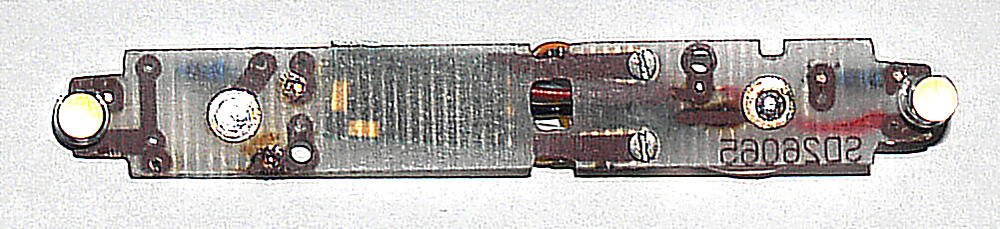

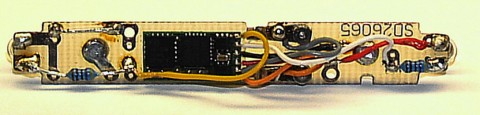

Na obr. 6 je zkompletovaný plošný spoj SD26065.
[9]Obr.6.

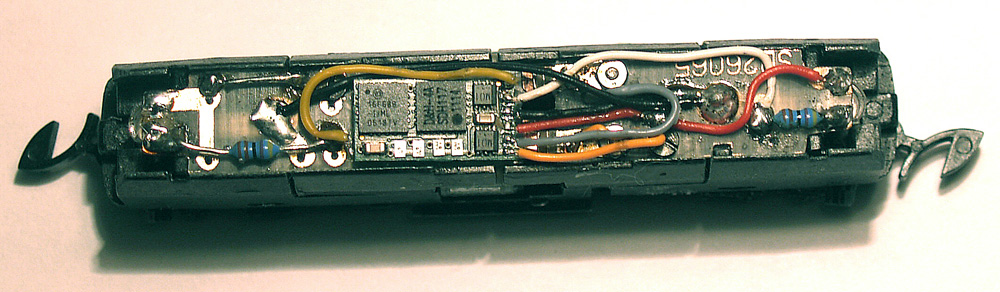

Plošný spoj usadíme na původní místo (obr. 7) a pomocí dvou originálních šroubků připevníme.
[10]Obr. 7.
Nakonec vložíme kartáče motorku a zajistíme přídržnými perky. Tím je přestavba ukončena. Sestavenou lokomotivu (zatím bez karosérie) postavíme na koleje, naprogramujeme a může vyjet. Pokud jsme byli pečliví a je správně naprogramovaný dekodér měla by se lokomotiva plynule rozjet.
Poznámka: U této varianty, která je přestavbou s identickou funkcí, svítí po zapnutí osvětlení pouze přední světla a po reverzaci naopak světla na druhé straně. Pro další přestavbu bude použit dvoustranný spoj s odpory SMD; u této varianty již nebudou žádné propojovací vodiče. Spoj bude osazen dvojicí LED diod (bílá – červená) pro směrové osvětlení. Bude však nutná úprava světlovodu v karosérii lokomotivy. Ale to až příště.
Pokud vše funguje, nasadíme karosérii správným směrem, to je tak, aby výstupky v rámu zapadly do zápichů v karoserii. Nyní můžeme lokomotivu „pustit“ do provozu.
[11]

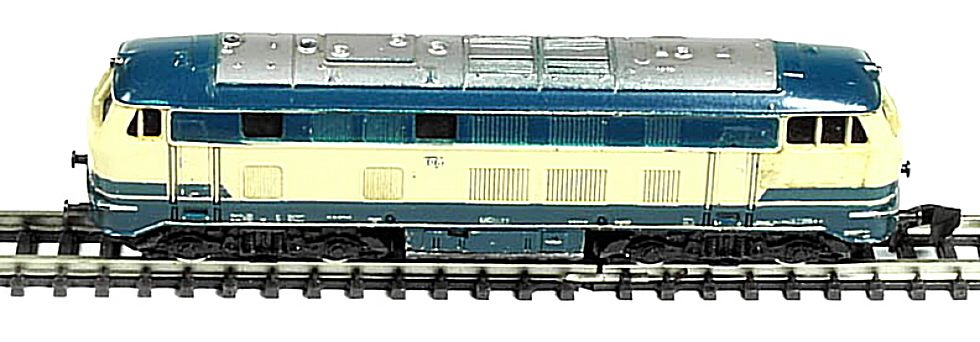

Obr. 8 – V perexu je publikován model lokomotivy BR 216 025-7, zde je model lokomotivy 216 090-1
A ještě dvě rady ze zkušenosti na závěr. Zaprvé, před přestavbou byste měli vyčistit motor (viz rada na „HV“), pokud již byla lokomotivy delší dobu v provozu. A za druhé si na spodní části lokomotivy poznačte novou digitální adresu lokomotivy (např. na samolepicí štítek); pomáhá to zapomětlivým vyznat se ve svém vozovém parku.
Foto autor
