Potřebujete LED SMD velikosti 1 x 0,5 mm?

Čím hůř vidím, tím víc mne zajímá makrosvět a také si stále dokazuju, co v něm zvládnu s amatérskými prostředky. Nedávno jsem zase hledal nějaké malé LED (light emitting diode [1]) a narazil jsem na webovou stránku firmy EZK [2] Ing. Zdeňka Krčmáře z Rožnova pod Radhoštěm. A nestačil jsem se divit, co všechno se u něho dá koupit. Pro odborníky to jistě není neznámá adresa, pro mne odchovaného firmami Conrad, GES či GME, kde když mám trpělivost a pár týdnů si počkám, anebo štěstí a vystojím si frontu, mají obvykle polovinu z toho, co zrovna potřebuju. Do Rožnova jsem poslal přes e-obchod objednávku v pondělí večer a ve čtvrtek jsem měl balíček doma – a se vším, co jsem si tam objednal.

  To není až tak podstatné, i když čím dál víc mám raději e-obchody, které mají zboží na skladě, než ty, které si pouze na e-shopy jen hrají, dva měsíce si sepisují zájem zákazníků (aby se jim vyplatilo poslat objednávku do zahraničí), pak nakoupí u nějakého většího zahraničního dodavatele, od kterého samozřejmě nedostanou všechno, a tak když člověk dostane své zboží za čtvrt roku od poslání objednávky, může být rád. Proto raději platím drahé evropské poštovné a zločinně vysoké bankovní poplatky, protože objednat si pár věcí v Německu nebo Anglii umím taky. A zboží mi obvykle dojde do týdne. Nevím, jak dlouho ještě naši překupníci vydrží tohle svoje hlemýždí tempo při obchodování. Nejspíš jsou v nás příliš zakořeněny manýry Tuzexu. No, tak jsem se zase vykecal a pojďme konečně k věci.

  LED v provedení SMD je báječná věc. Na modelářských webech mi ale chybí popsané zkušenosti typu „tipy-triky“, hlavně pokud jde o jejich pájení. Něco se dá najít na webech horujících pro opravy mobilních telefonů, anebo u prodejců horkovzdušných pájecích stanic. I jinde, samozřejmě.
  V lokomotivách velikosti N je místa tak akorát na upadlý vlas (ale ten by se tam dostat neměl :-)), takže ano – LED SMD jsou velmi vhodné pro čelní a zadní osvětlení trakčních vozidel, koncová světla vagonů, anebo i osvětlení interiérů. Musí se ovšem vymyslet jejich upevnění, což minimálně znamená vyrobit si jednoduchou destičku plošné spoje. Tomu se ale nyní nechci věnovat.
  Dosud jsem byl katalogy prodejců elektronických součástek veden k poznání, že LED SMD se vyrábějí ve třech velikostech, čemuž odpovídá i jejích značení: 1206, 0805 a 0603. Jenže – v nabídce EZK jsem našel i čtvrtou velikost – 0402, prezentovanou jako „novinka roku 2009“, a aby toho nebylo málo, i pátou velikost – 5252, rovněž označenou jako loňskou novinku. Nejspíš to ale všechno bude jinak a LED SMD bude daleko více typů. Všechno ale nemusím vědět 🙁 . 1]

  LED SMD 0402 mají na délku pouhý 1 mm, na šířku 0,5 a na výšku 0,4 mm. V nabídce EZK [3] (za cenu od 4,90 do 7,90 Kč za kus) je celkem šest druhů těchto diod (podle barvy svícení):

• L-0402RC-150 – červená, 650nm, 150mCd, 120°, pouzdro čiré
• L-0402EC-160 – oranžová, 610nm, 160mCd, 120°, pouzdro čiré
• L-0402YC-60 – žlutá, 590nm, 60mCd, 120°, pouzdro čiré
• L-0402GC-45 – zelená, 574nm, 45mCd, 120°, pouzdro čiré
• L-0402BC-60 – modrá, 463nm, 60mCd, 120°, pouzdro čiré
• L-0402WD-42 – bílá, 42mCd, 100°, pouzdro difúzní

  Koupil jsem si na zkoušku bílou a červenou (a raději hned více kusů, kdyby náhodou byly okamžitě vyprané). S pomocí lupy jsem hned vyzkoušel svítivost bílé. Pravda, více času jsem věnoval jejímu hledání po stole, protože to jsou „mrchy skákavý“, jak nám to ukázala Julia Robertsová ve filmu Pretty Woman. Ale svítí a moc pěkně! Jen teď budu muset najít pracovní postup, abych jich při pájení moc nepoztrácel :-).

  Pro zájemce jsem udělal pár obrázků téhle mrňavosti. Podotýkám, že focení proběhlo ve fofru a tedy z ruky. Až jsem se divil, co z toho vyšlo.

[4]

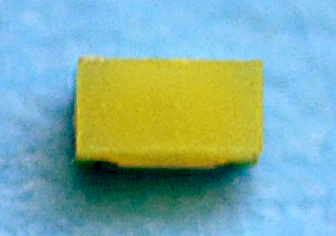

Obr. 1 – LED SMD 0402 – bílá s difúzním pouzdrem (lícní strana), makro

[5]

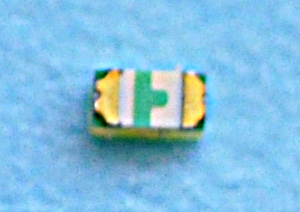

Obr. 2 – LED SMD 0402 – rubová strana s vývody (které nepřesahují profil pouzdra), makro

[6]

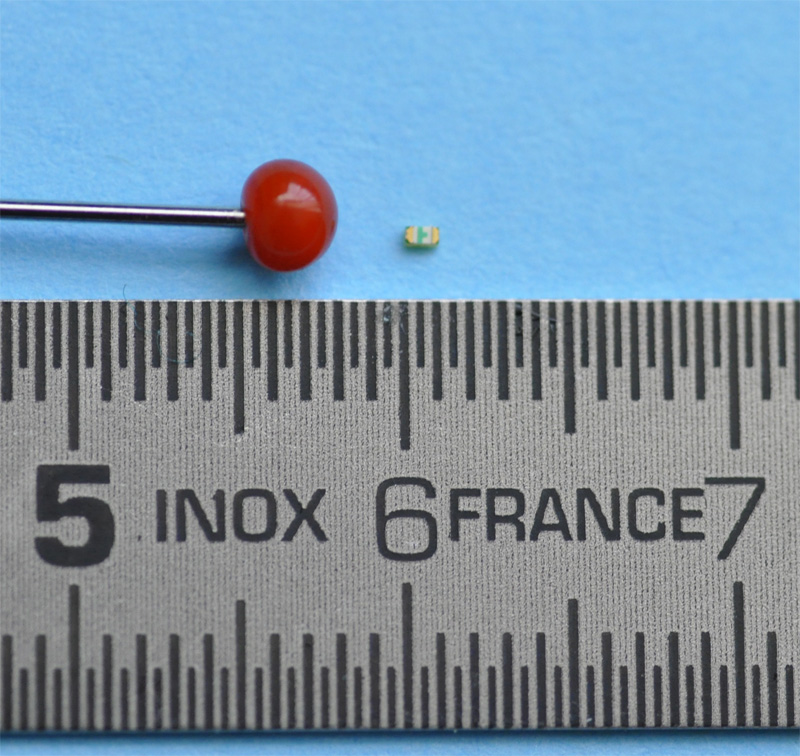

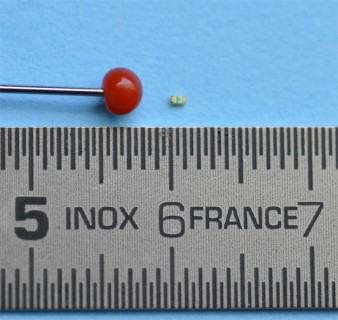

Obr. 3 – Měřítko, hlavička špendlíku a LED SMD 0402 – to pro srovnání velikosti jmenovaných předmětů

[7]

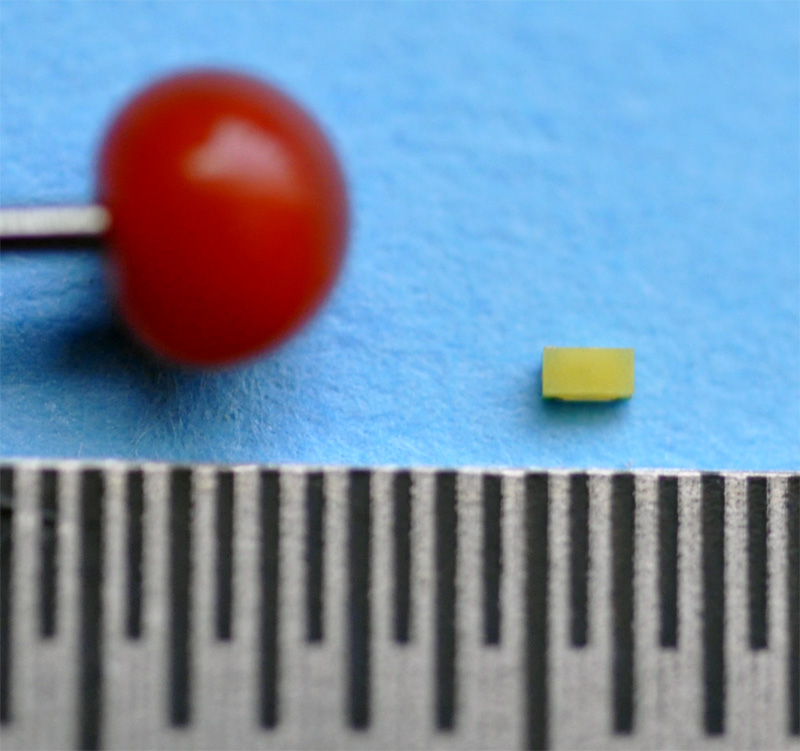

Obr. 4 – LED SMD 0402 – líc

[8]

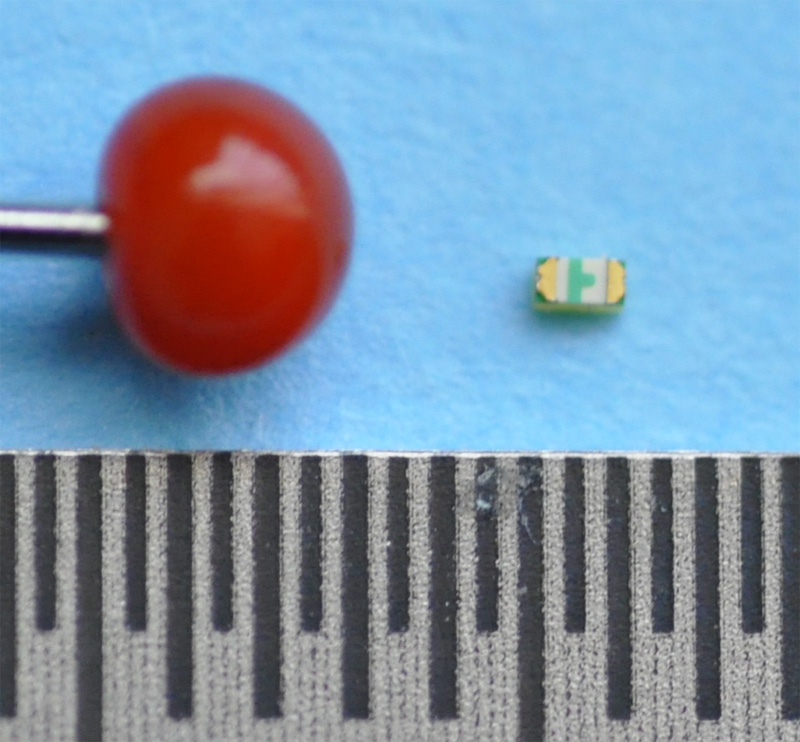

Obr. 5 – LED SMD 0402 – rub

[9]

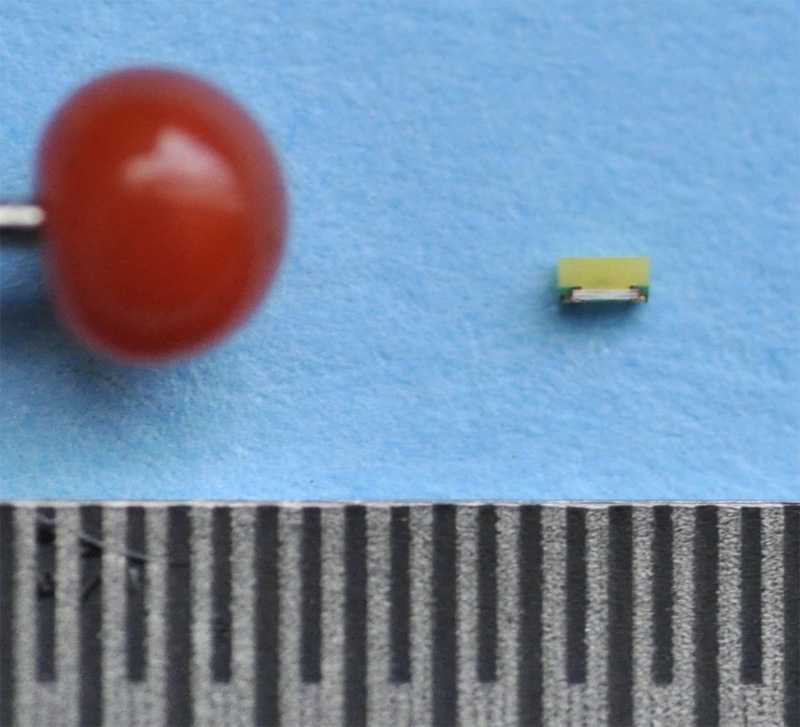

Obr. 6 – LED SMD 0402 – bok

___________________________

1) Jak mne upozornil kolega Viktor Pohořelý – pojezdy.cz [10]  – kromě uvedených rozměrů LED v provedení SMD existuje i řada 1210; LED je o něco málo širší než 1206.  A dále, některé LED SMD se dělají v provedení s bočním svitem – čip je otočený o 90 st. a světlo vyzařuje delší stranou součástky.

Foto a text: hlav, 30. 4. 2010, rev. 10. 6. 2010
